Analyse du spectre de réponse et des charges équivalentes

Le module complémentaire Analyse modale est requis. Il détermine les fréquences propres, les modes propres et les masses modales effectives, que l'analyse du spectre de réponse met à l'échelle et superpose. Les deux modules complémentaires sont généralement achetés ensemble, et le cas de charge d’analyse modale est créé dans la même boîte de dialogue que le sismique.

Très probablement, oui. L’EN 1998-1 dispose de plus de 25 annexes nationales. Il existe des implémentations séparées pour ASCE 7, IBC, NBC, NTC, NTC CDMX, CFE Sismo, CIRSOC 103, NSR-10, NCh 433, NCSE, NPR 9998, P 100-1, SANS 10160-4, SBC 301, TBEC, IS 1893, GB 50011, SIA 261, AS 1170.4, DIN 4149 et DTR-BC 2-48. La liste complète de toutes les éditions est disponible sur la page Normes.

Oui, c’est possible. En plus des spectres standard, vous pouvez saisir un spectre défini par l'utilisateur point par point, ou en générer un à partir d’un accélérogramme. Le module complémentaire inclut une bibliothèque de séismes enregistrés, et vous pouvez importer votre propre enregistrement d’accélération.

Oui, ils le sont. Le logiciel utilise l’assistant de combinaison pour créer la situation de projet sismique et les combinaisons de résultats associées, qui sont disponibles dans les modules complémentaires Vérification du béton, Vérification de l'acier, Vérification du bois et Vérification de l'aluminium. Vous n'avez pas besoin de recréer manuellement les combinaisons sismiques.

Oui, avec le module complémentaire Modèle de bâtiment. Une fois les étages définis, les résultats sismiques sont affichés pour chaque étage, y compris le centre de gravité, le centre de rigidité, l’effort tranchant, les déplacements, les déplacements entre étages et les coefficients de sensibilité. Ces informations sont également utilisées pour vérifier les limites de déplacement et déterminer la nécessité d’une analyse au second ordre.

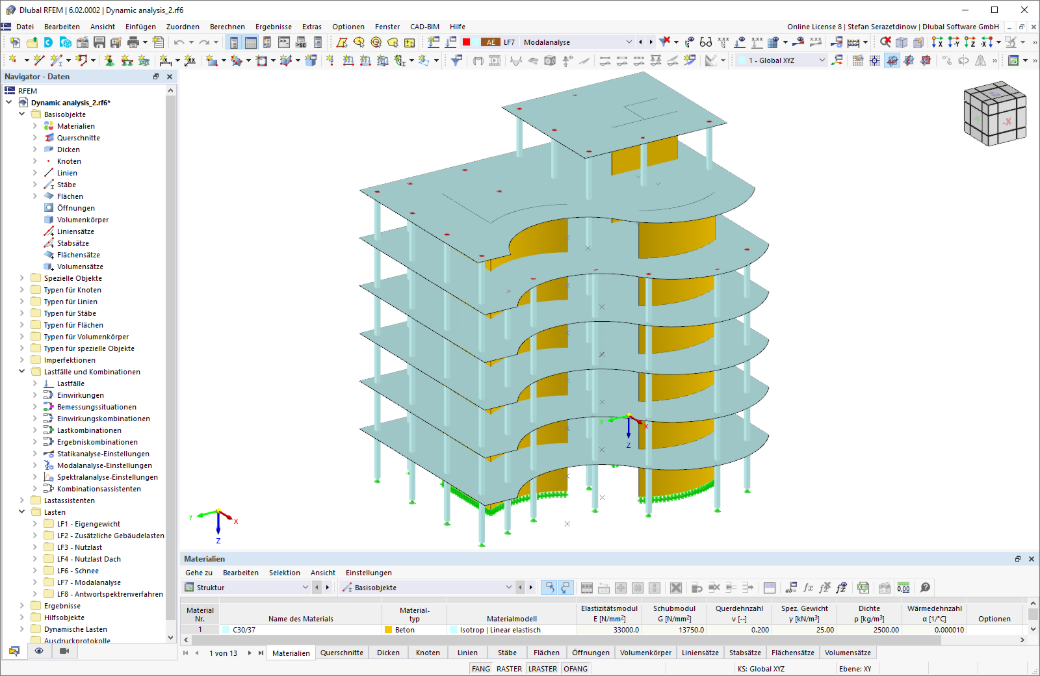

Oui. RFEM 6 et RSTAB 9 disposent tous deux de l’analyse du spectre de réponse, avec les mêmes normes et règles de combinaison. RFEM 6 prend également en charge les modèles de surface et les modèles solides, ce qui est important pour les bâtiments à voiles de cisaillement et les structures en dalles. Actuellement, le calcul des charges équivalentes n'est disponible que dans RFEM 6.

Non, une fois que vous sélectionnez une norme sismique dans les données de modèles, les boîtes de dialogue d’entrée s’y adaptent et le logiciel propose les paramètres requis par cette norme. Vous avez simplement à saisir les valeurs de votre rapport sismique ou de votre annexe nationale. Cependant, l’interprétation des résultats requiert toujours le jugement de l’ingénieur. Les articles techniques ci-dessous fournissent des exemples complets.

Aujourd'hui, des méthodes multi-modales sont disponibles, notamment l'analyse du spectre de réponse et le calcul de charge équivalente basé sur les modes propres. Des procédures simplifiées, telles que la méthode de la force latérale équivalente et la méthode de calcul par forces latérales selon l'EN 1998-1, l'ASCE 7 et le NBC, sont en cours de développement et seront incluses dans le même module complémentaire.
