Résultats des contraintes du sous-modèle d’assemblage dans RFEM

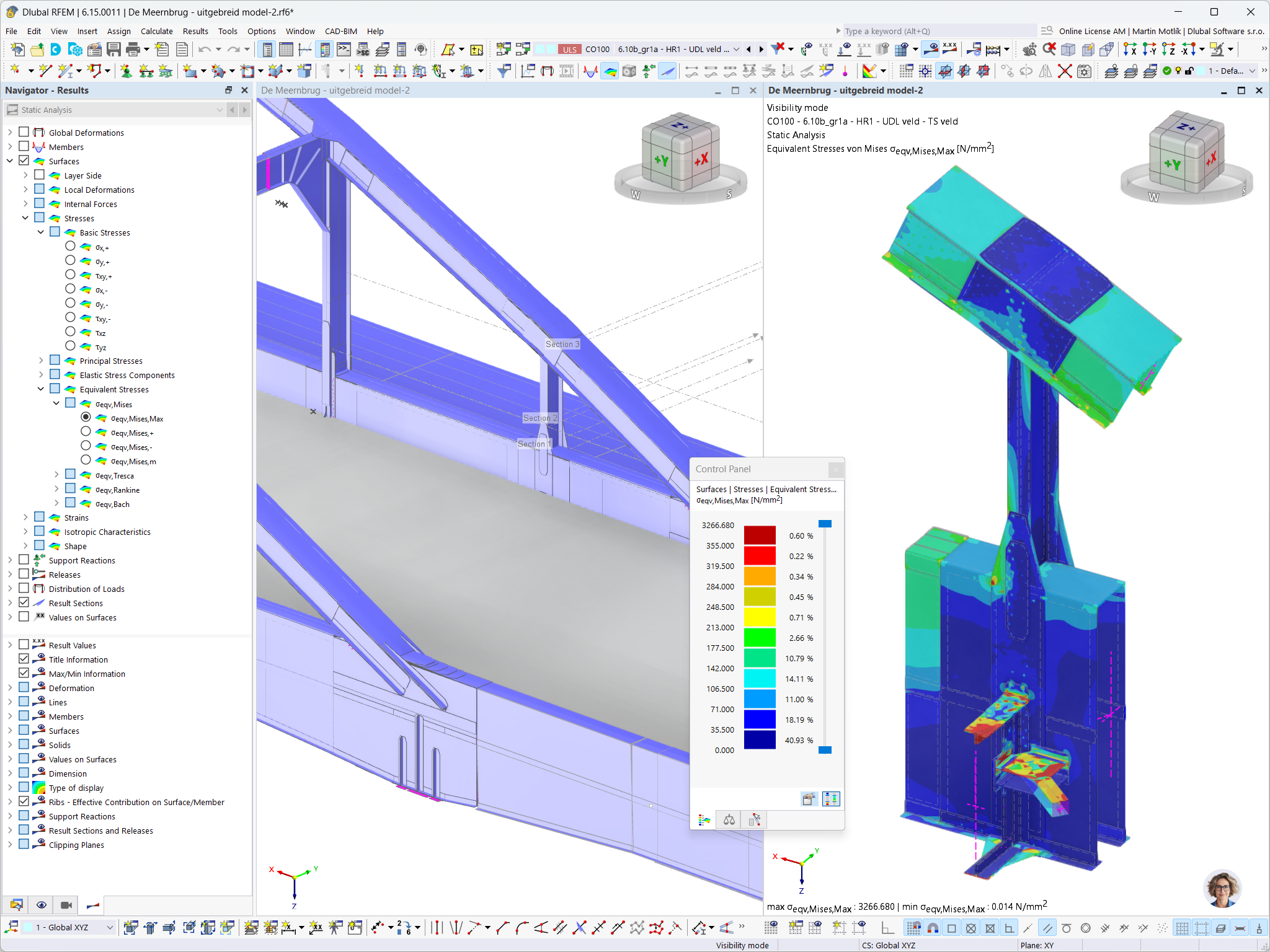

Contraintes équivalentes de von Mises dans un sous-modèle d'assemblage riveté d'un pont en arc acier dans RFEM
Contraintes équivalentes de von Mises dans le sous-modèle de la liaison rivetée sous une combinaison de charges globale. Des résultats de ce type ont constitué la base de l'évaluation des liaisons à l'état limite ultime et à l'état limite de fatigue. Modèle © Witteveen+Bos | Capture d'écran © Dlubal Software
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 91189 |
| Nombre de lignes | 68997 |
| Nombre de barres | 52910 |
| Nombre de surfaces | 3690 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 393 |
| Nombre de combinaisons de charges | 50 |
| Nombre de combinaisons de résultats | 102 |
| Poids total | 2757,414 t |
| Dimensions (métriques) | 181,240 x 20,656 x 19,540 m |
| Dimensions (impériales) | 594.62 x 67.77 x 64.11 feet |
