Contraintes équivalentes dans une suspension analysée dans RFEM

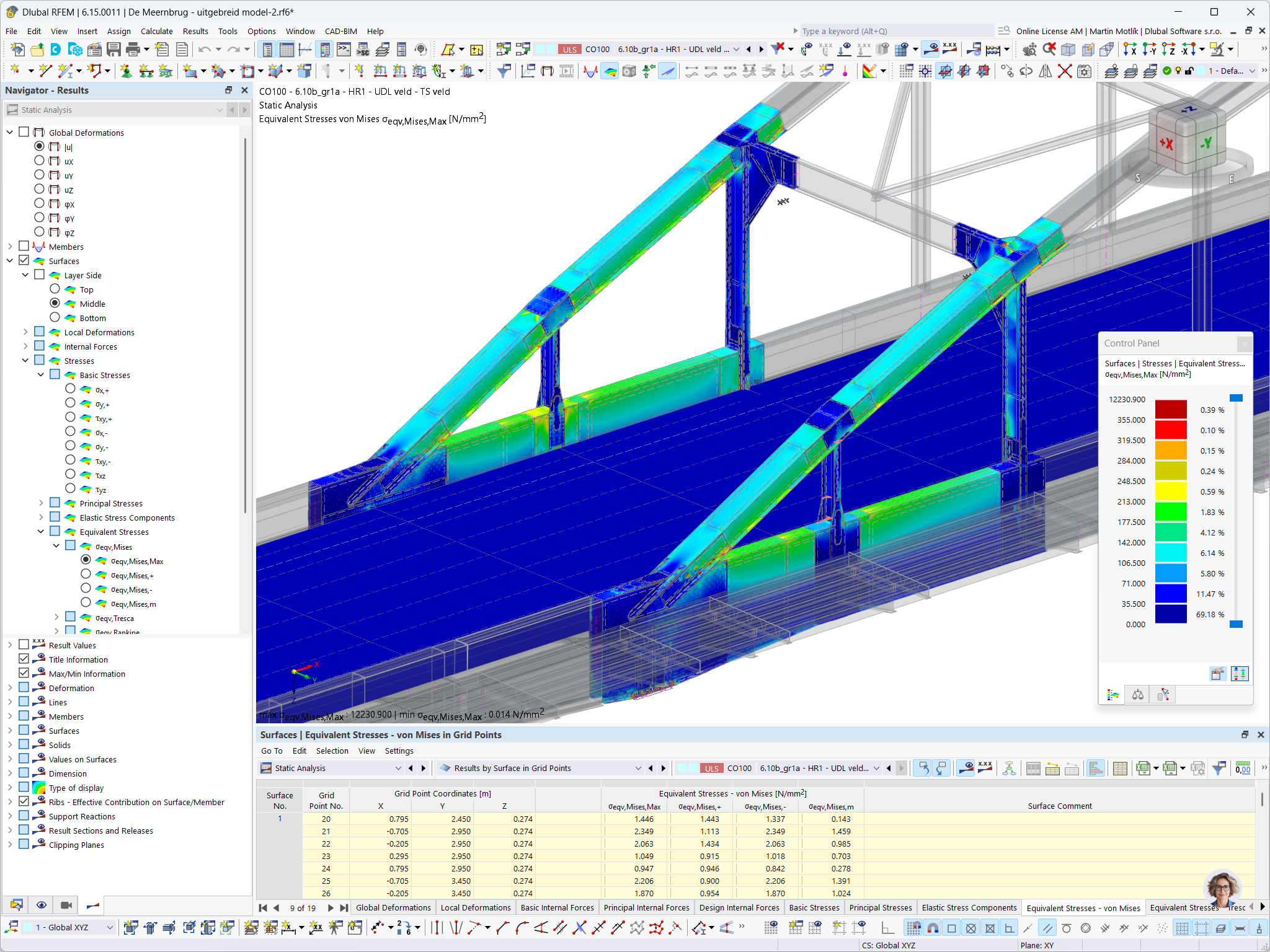

Contraintes équivalentes de von Mises dans l'assemblage entre le sabot et la poutre transversale d'un pont en arc en acier dans RFEM
Contraintes équivalentes de Von Mises dans la zone de connexion entre les sabots, la poutre principale et le tablier. Le sous-modèle détaillé est intégré directement dans le modèle global, de sorte que les contraintes résultent des combinaisons de charges globales sans aucun transfert manuel des efforts internes. Modèle © Witteveen+Bos | Capture d'écran © Dlubal Software
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 91189 |
| Nombre de lignes | 68997 |
| Nombre de barres | 52910 |
| Nombre de surfaces | 3690 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 393 |
| Nombre de combinaisons de charges | 50 |
| Nombre de combinaisons de résultats | 102 |
| Poids total | 2757,414 t |
| Dimensions (métriques) | 181,240 x 20,656 x 19,540 m |
| Dimensions (impériales) | 594.62 x 67.77 x 64.11 feet |
