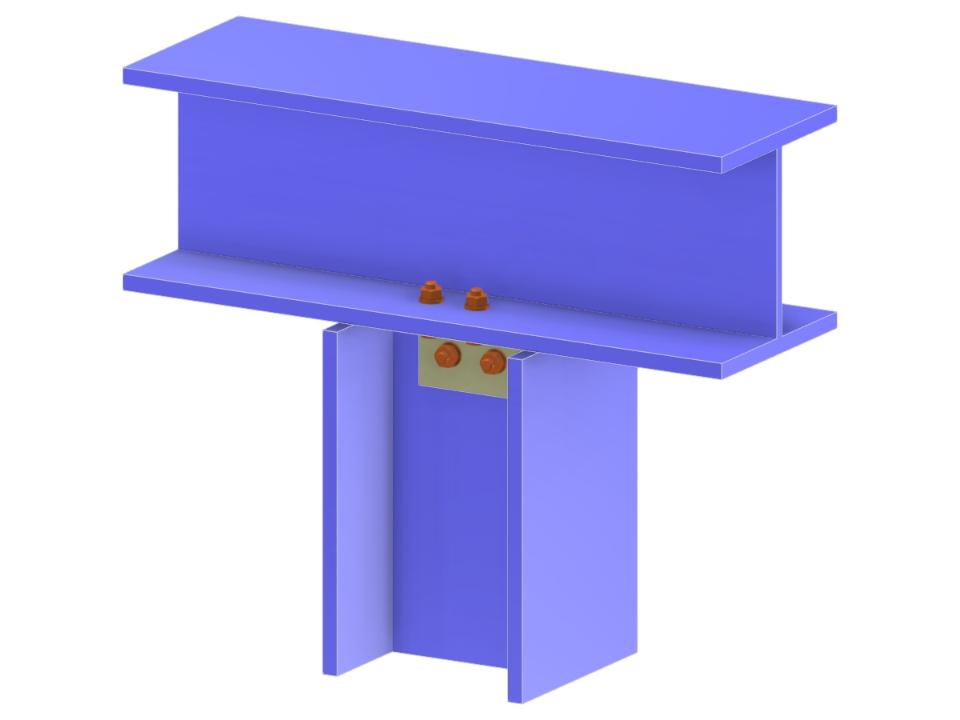

Este modelo ilustra una columna conectada a una viga continua mediante cartelas, centrándose en la interacción del alma de la columna y el ala de la viga. La conexión está atornillada, proporcionando un apoyo articulado para la columna. El diseño es adecuado para el análisis estructural que implica la transferencia de cargas y la estabilidad de la conexión.
Conexión de columna a ala de viga mediante angulares
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.078 t |
| Dimensiones (métricas) | 0,660 x 0,460 x 0,000 m |
| Dimensiones (imperiales) | 2.17 x 1.51 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
