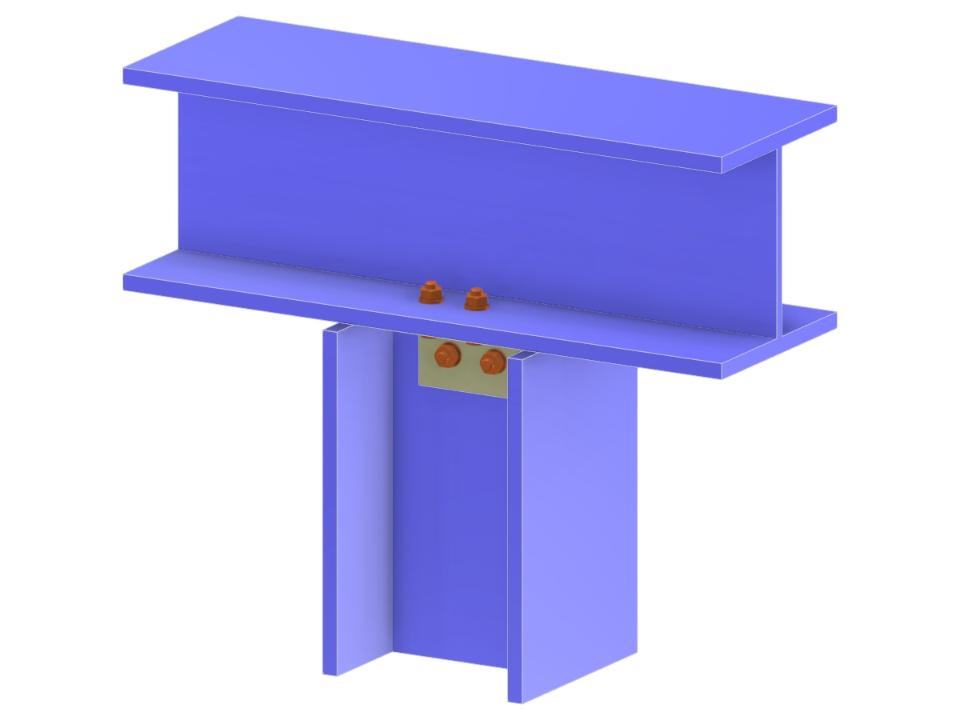

Tento model znázorňuje sloup připojený k průběžnému nosníku pomocí úhelníků a zaměřuje se na interakci stojiny sloupu a pásnice nosníku. Spojení je šroubované a zajišťuje kloubovou podporu pro sloup. Návrh je vhodný pro statickou analýzu zahrnující přenos zatížení a stabilitu spoje.
Sloupový nosník na spojitý nosník
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,078 t |
| Rozměry (metrické) | 0,660 x 0,460 x 0,000 m |
| Rozměry (imperiální) | 2.17 x 1.51 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
