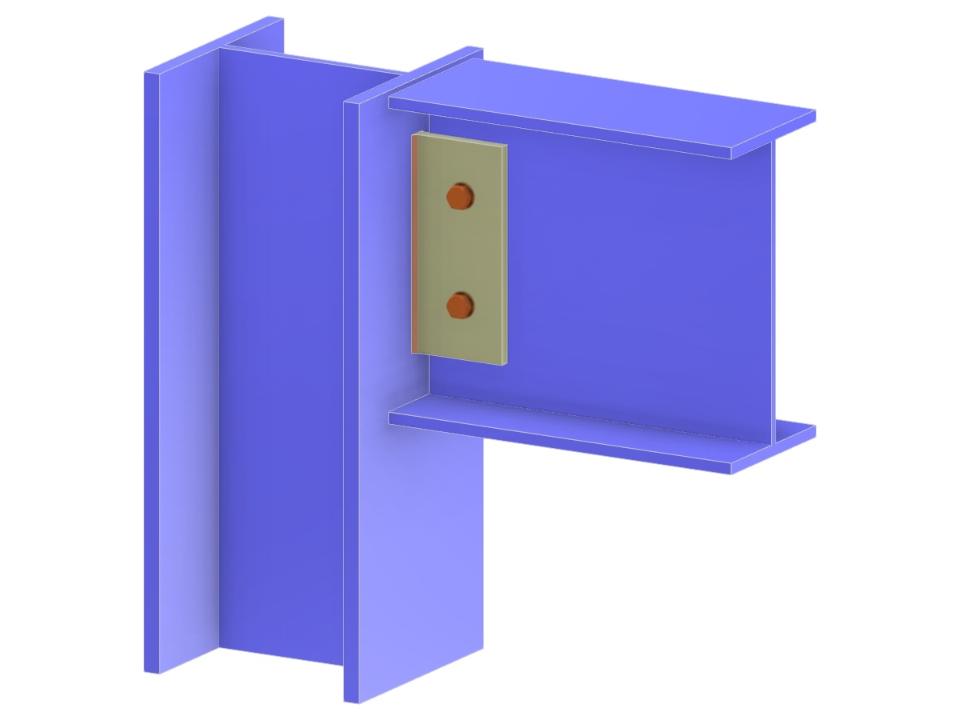

Este modelo representa una unión de viga a pilar de acero estructural en la que el alma de la viga se conecta a la cara del pilar mediante una placa de ala. La unión está atornillada y articulada, y admite las fuerzas típicas en estructuras porticadas. Demuestra el diseño de tipos comunes de uniones en estructuras de acero, centrándose en la transferencia eficaz de cargas y la estabilidad entre los componentes.
Conexión de viga a ala de columna mediante placa de alma
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.048 t |
| Dimensiones (métricas) | 0,470 x 0,410 x 0,000 m |
| Dimensiones (imperiales) | 1.54 x 1.35 x 0 feet |
