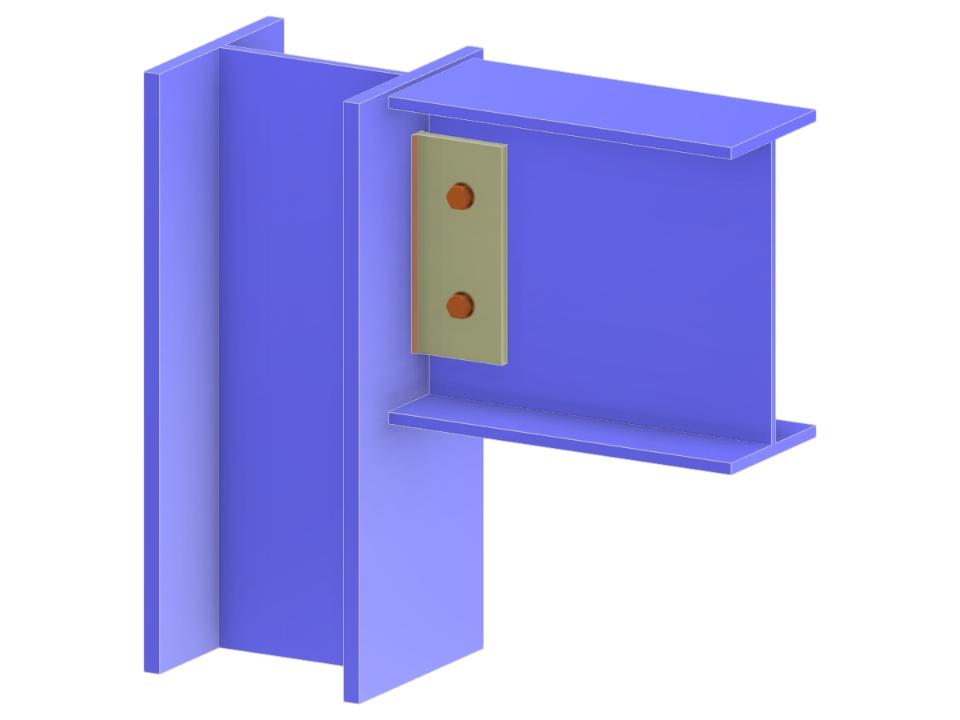

Tento model představuje ocelový nosníkový přípoj k sloupu, kde je stěna nosníku připojena k pásnici sloupu pomocí příložky. Spoj je šroubovaný a kloubový, a umožňuje přenos typických sil v rámových konstrukcích. Ukazuje návrh běžných typů spojů v ocelových konstrukcích se zaměřením na účinný přenos zatížení a stabilitu mezi jednotlivými prvky.
Spojení nosníku s přírubou sloupu pomocí koncové desky
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,048 t |
| Rozměry (metrické) | 0,470 x 0,410 x 0,000 m |
| Rozměry (imperiální) | 1.54 x 1.35 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
