RFEM 5 | Ergebniszeilen für Schnittgrößenanalyse

Im Modell liegen mit Vz und My zwei maßgebende Schnittgrößen vor. In der Ausdruckprotokoll-Selektion habe ich nur diese beiden Schnittgrößen mit der Option "Extremwerte" aktiviert. Warum werden dann im Protokoll unter "Stäbe - Schnittgrößen" doppelte Ergebniszeilen ausgegeben?

Antwort:

Der Grund für vier Ergebniszeilen ist in diesem Fall, dass für jede ausgewählte Schnittgröße jeweils ein Minimum sowie ein Maximum inklusive zugehöriger restlicher Schnittgrößen ausgegeben wird.

FAQ|004253
EN-US | Fahne FAQ
[EN] FAQ 004253 | Im Modell liegen mit V-z und M-y zwei maßgebende Schnittgrößen vor. In der Ausd...

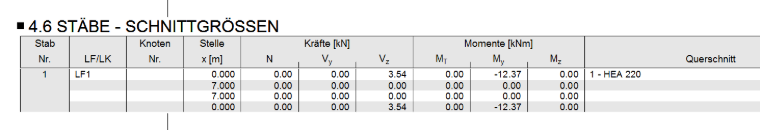

Ausdruckprotokoll: Stäbe - Schnittgrößen
Ausdruckprotokoll: Stäbe - Schnittgrößen
  • Erste Zeile: numerisches Maximum von Vz (3,54 kN) mit zugehörigen Schnittgrößen
  • Zweite Zeile: numerisches Minimum von Vz (0 kN) mit zugehörigen Schnittgrößen
  • Dritte Zeile: numerisches Maximum von My (0 kNm) mit zugehörigen Schnittgrößen
  • Vierte Zeile: numerisches Minimum von My (-12,37 kNm) mit zugehörigen Schnittgrößen
