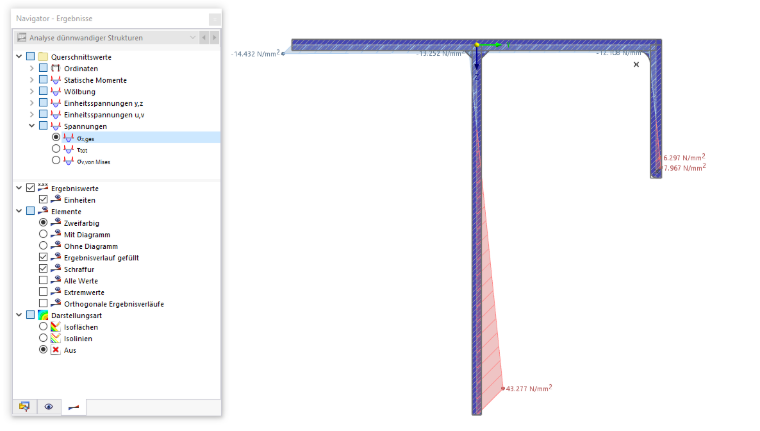

Beim Nachweis mit 'Analyse dünnwandiger Strukturen' bzw. 'Effektive Analyse dünnwandiger Strukturen' werden die Ergebnisse an den Elementen ausgegeben. Sie können im 'Navigator - Ergebnisse' steuern, welche Ergebnisse im Detail dargestellt, ob Ergebniswerte an den Elementen angezeigt und in welcher Form diese ausgegeben werden.
Ergebniswerte
Die Ergebniswerte und deren Einheiten können Sie mit diesen Kontrollfeldern ein- oder ausblenden.
Elemente
Bei der zweifarbigen Darstellung werden positive Ergebnisse standardmäßig in rot und negative Ergebnisse in blau angetragen. Die Farbzuweisung können Sie in den Anzeigeeigenschaften anpassen.
Werden die Ergebnisse mit/ ohne Diagramm dargestellt, erfolgt die Farbzuweisung gemäß der Skala im Steuerpanel.
Darstellungsart
Die Ergebnisse können als Isoflächen oder Isolinien angezeigt werden, wobei die Farbzuweisung gemäß der Skala im Steuerpanel erfolgt. Bei Darstellungsart 'Aus' werden die Ergebnisse gemäß der Einstellung für Elemente dargestellt.
