VE0051 | Biegeanalyse eines gelenkig gelagerten Trägers mit Querkraft in Feldmitte

Beschreibung

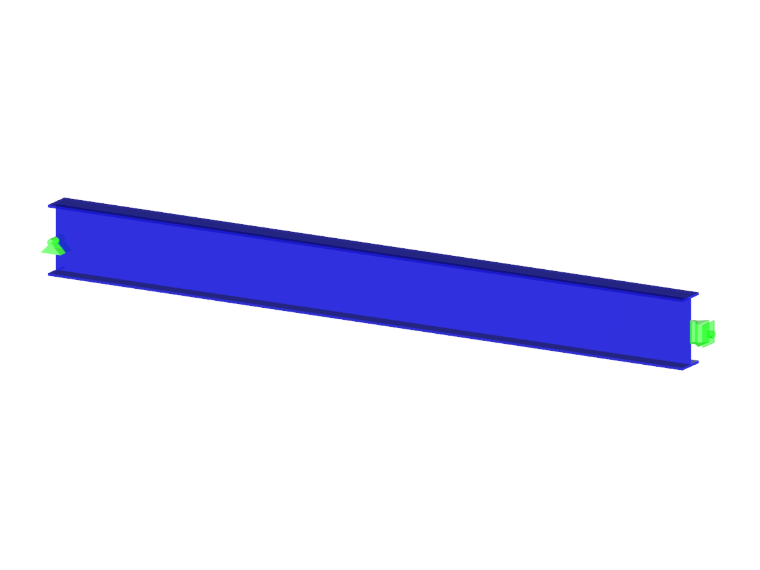

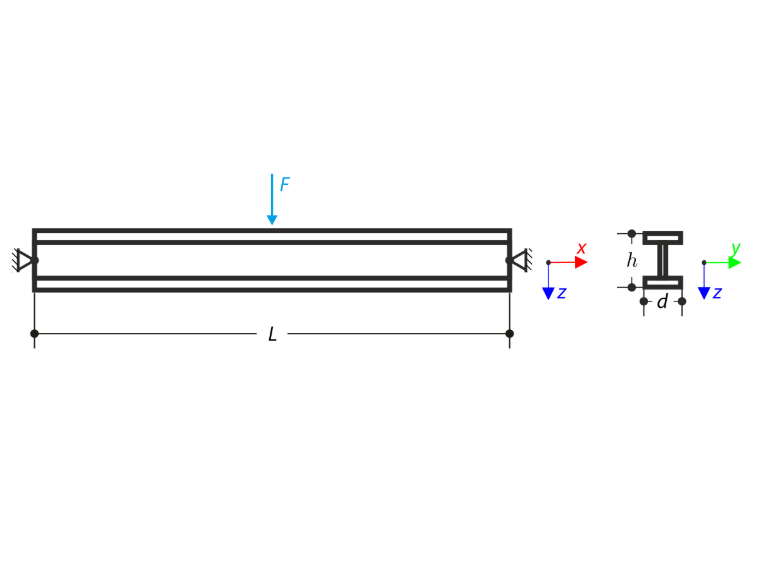

Beidseitig gelenkig gelagerter Träger, der mittig durch eine Querkraft belastet wird. Unter Vernachlässigung des Eigengewichts und der Schubsteifigkeit sind die maximale Durchbiegung, Normalkraft und das Moment in Feldmitte nach Theorie II. und III. Ordnung zu bestimmen. Das Verifikationsbeispiel basiert auf dem von Gensichen und Lumpe vorgestellten Beispiel (siehe Literaturangabe).

Material Stahl Elastizitätsmodul E 210000,000 MPa
Schubmodul ν 81000,000 MPa
Fließgrenze fy 355,000 MPa
Geometrie Träger Länge L 8,000 m
Höhe h 0,400 m
Breite b 0,180 m
Stegdicke s 0,010 m
Flanschdicke t 0,014 m
Belastung Querkraft F 215,000 kN

Analytische Lösung

Eine analytische Lösung liegt nicht vor. Die Ergebnisse der Software S3D werden als Referenz verwendet.

RFEM- und RSTAB-Einstellungen

  • Modelliert in Version RFEM 5.32, RSTAB 8.32 und RFEM 6.02, RSTAB 9.02
  • Die Elementgröße beträgt lFE = 0,800 m
  • Der Elementtyp ist Stab
  • Es wird ein isotropes linear-elastisches Materialmodell verwendet
  • Die Schubsteifigkeit der Stäbe ist deaktiviert

Ergebnisse

Analyse nach Theorie II. Ordnung S3D RFEM 6 Verhältnis RSTAB 9 Verhältnis
uz1(L/2) [mm] 47,3 47,3 1,000 47,3 1,000
My(L/2) [kNm] 430 430 1,000 430 1,000
N(L/2) [kN] 0 0 - 0 -
Analyse nach Theorie II. Ordnung S3D RFEM 5 Verhältnis RSTAB 8 Verhältnis
uz1(L/2) [mm] 47,3 47,3 1,000 47,3 1,000
My(L/2) [kNm] 430 430 1,000 430 1,000
N(L/2) [kN] 0 0 - 0 -
Analyse nach Theorie III. Ordnung S3D RFEM 6 Verhältnis RSTAB 9 Verhältnis
uz1(L/2) [mm] 46,4 46,4 1,000 46,4 1,000
My(L/2) [kNm] 423 423 1,000 423 1,000
N(L/2) [kN] 147 147 1,000 147 1,000
Analyse nach Theorie III. Ordnung S3D RFEM 5 Verhältnis RSTAB 8 Verhältnis
uz1(L/2) [mm] 46,4 46,4 1,000 46,4 1,000
My(L/2) [kNm] 423 423 1,000 423 1,000
N(L/2) [kN] 147 147 1,000 147 1,000
