Halle mit Doppelkransystem von 80 Tonnen

Akademisches Projekt zur Tragwerksplanung einer 30 × 15 m großen Stahl-Industriehalle mit einem 80-Tonnen-Brückenkran, modelliert und analysiert in RFEM 6. Der beigefügte Bericht umfasst die Lasten, die Strukturstabilität, die Nachweise der Elemente und die Funktionalität.

Autor	Raúl Vásquez
Universität	Universidad de Zaragoza

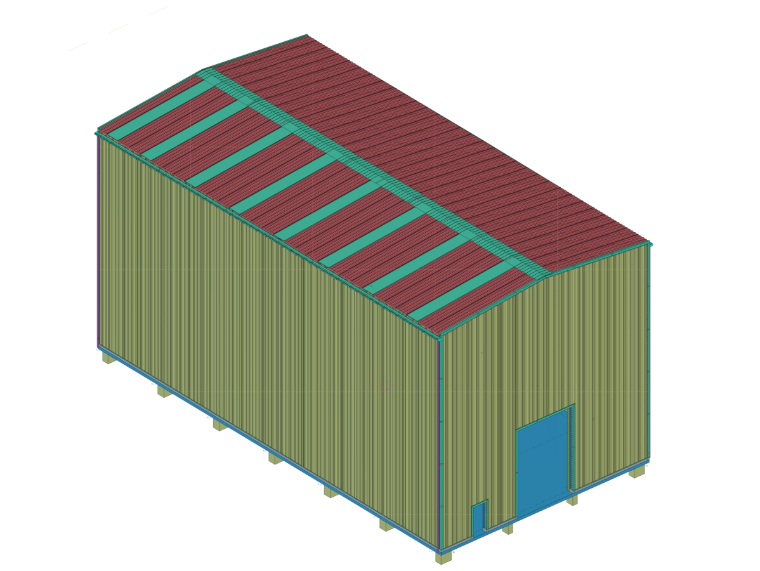

3D-Modell einer Industriehalle aus Metall mit Satteldach, trapezförmigen Fassadenpaneelen und Stahlrahmen für ein Masterabschlussprojekt.

3D-Modell einer Industriehalle mit Metallkonstruktion und Satteldach

Die in Teruel, Spanien, gelegene Halle ist für die Herstellung und Be- und Verarbeitung von Stahlprodukten vorgesehen. Die Anlage sieht den Einbau eines Doppelkrans mit 80 Tonnen im Inneren der Halle vor, der für den Produktionsprozess und den Transport schwerer Lasten benötigt wird.

Die Industriehalle der Gruppe 1 wird mit einer Metallkonstruktion aus quergerichteten Rahmen, Fachwerken in den Mittelachsen, Trägern in den Giebelachsen und gewalzten Pfetten gelöst. Die Neigung von 10 % gewährleistet eine ordnungsgemäße Entwässerung und den sachgerechten Einbau der Sandwichpaneele.

Downloads

Projekt Modul 1 – Masterabschlussprojekt Industrieningenieurwesen

5,81 MB

;
