在 RF-STAGES 中变形的图形显示

如何显示当前施工阶段的变形,以及相对于RF-STAGES中初始结构的变形?


回复:

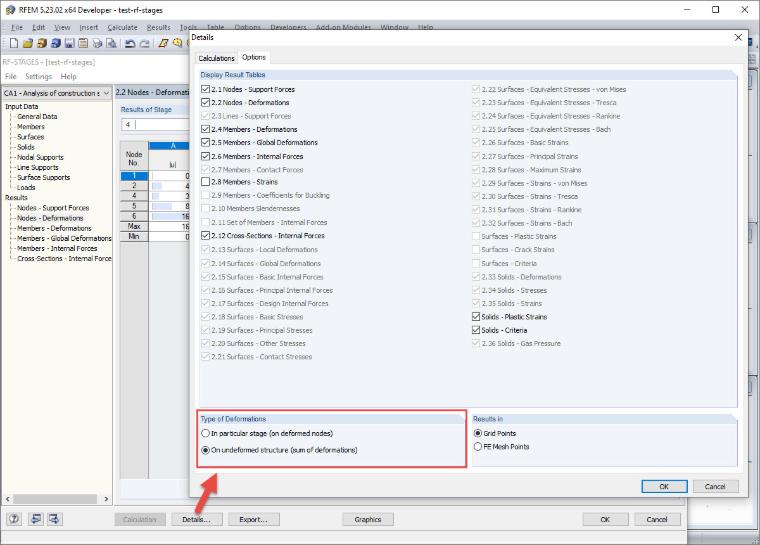

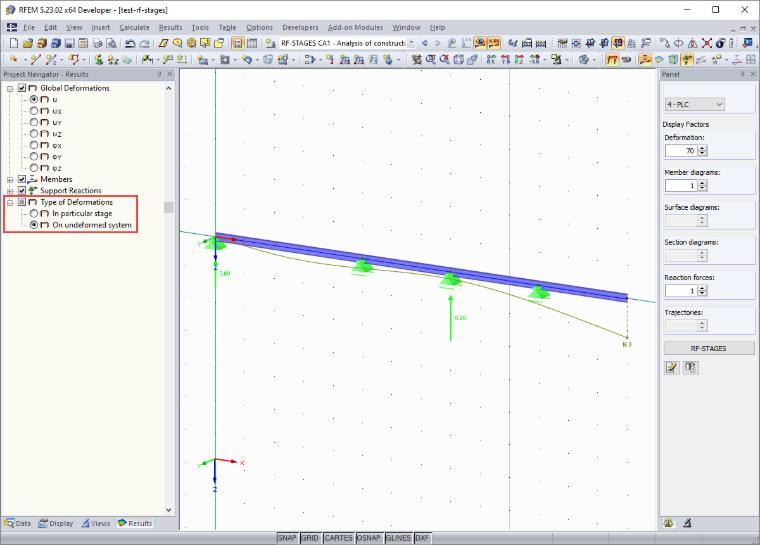

在项目导航器中以图形方式显示(见图 01),或者在附加模块中显示的结果表格中(图 02)可以更改参照系。

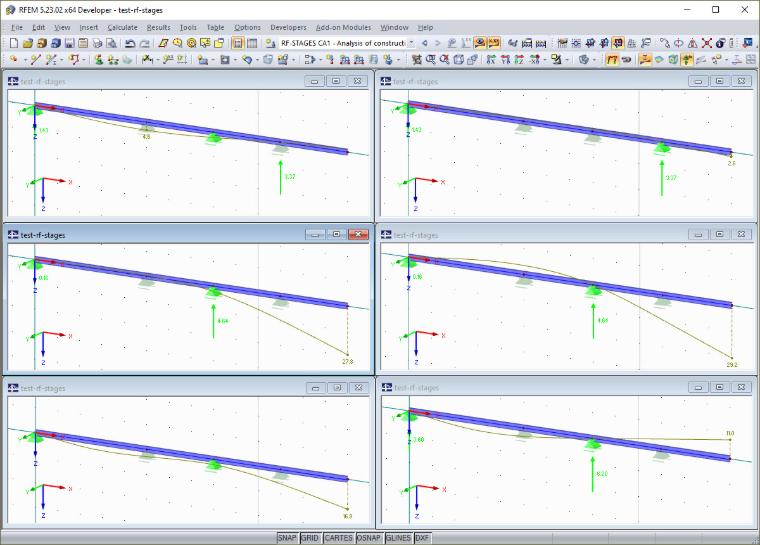

In Bild 03 sind die unterschiedlichen Verformungen eines Systems gegenübergestellt. Auf beiden Seiten werden von oben nach unten die Bauzustände 2 bis 4 dargestellt – links auf das unverformte System (Anfangszustand) und rechts auf den jeweiligen Bauzustand bezogen.
