加劲屈曲面板中边界 c/t 区缺少支座

面板在其始端和末端都有支撑；这意味着这里需要一个支座。 Ist dies nicht der Fall, so erscheint die im Bild 01 dargestellte Meldung.

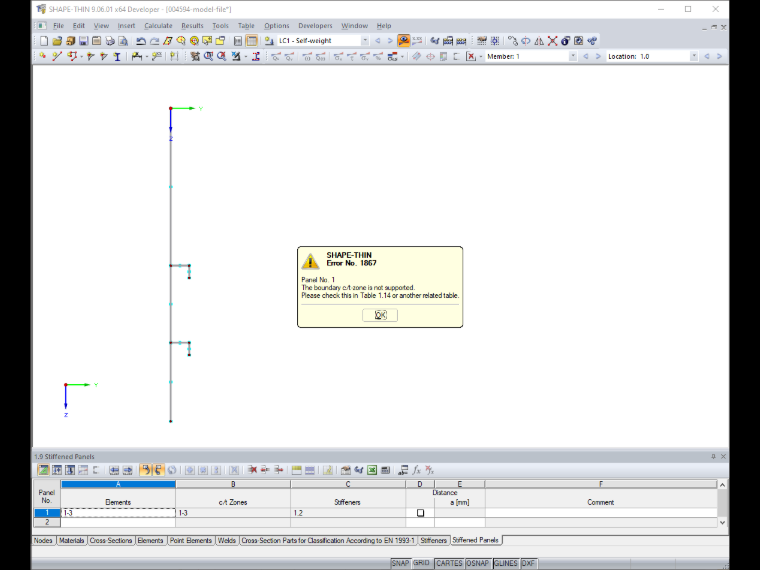

1 错误消息“不支持 c/t 区域边界。”

Sollte ein freier Rand vorliegen, so ist die Lagerung manuell zu ergänzen. Die Lagerung kann in Tabelle "1.7 Querschnittsteile für Klassifizierung nach EN 1993-1" in den Spalten C und D oder im Dialog "c/t-Teil bearbeiten" (Bild 02) angegeben werden.

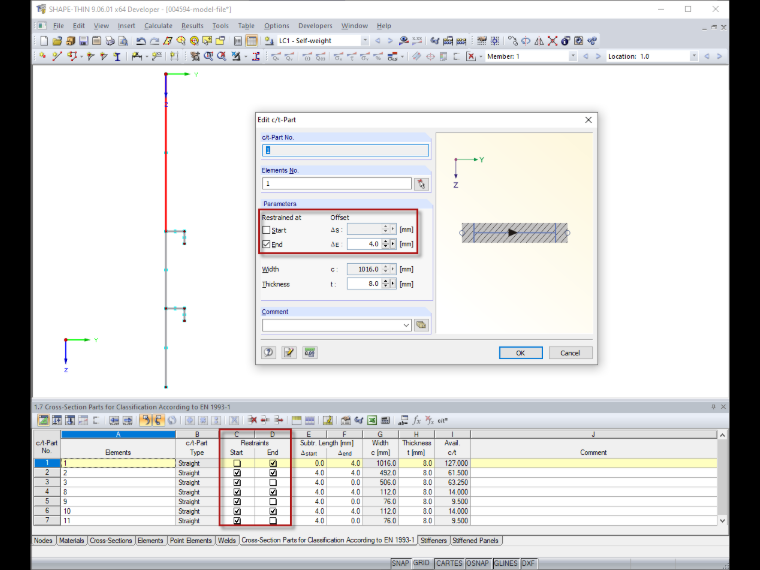

2 对话框和表格中的支座（红色标记）

Das im Bild 03 dargestellte Beulfeld beinhaltet die Elemente 1 bis 3. Die Elemente haben an ihren freien Enden jedoch keine Lagerung (im Bild 04 rot markiert), sodass die im Bild 01 dargestellte Fehlermeldung ausgegeben wird. Die Lagerung ist zu ergänzen (Bild 05), damit eine Berechnung möglich ist. Dies wird auch im Video gezeigt.

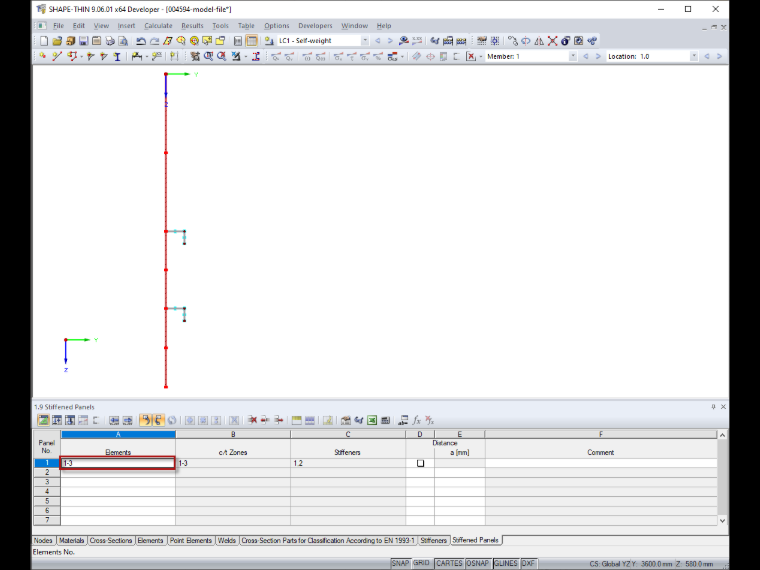

3 屈曲区域

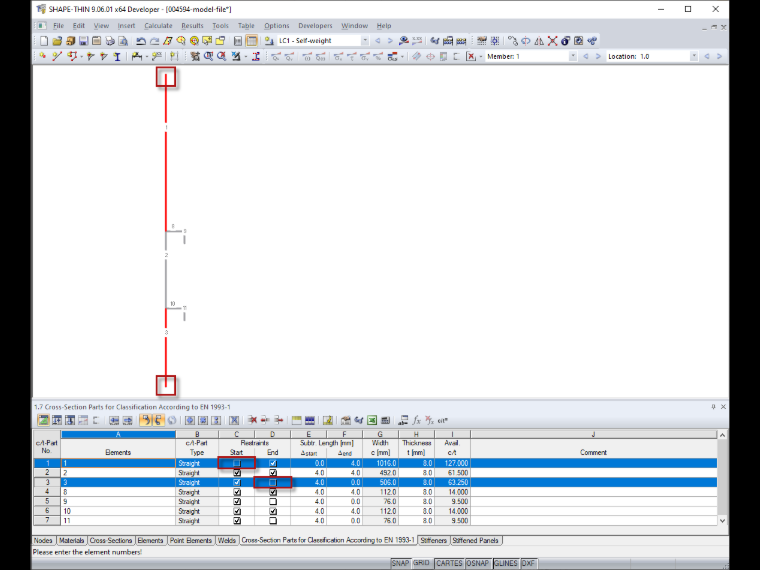

4 自由边支座缺失

5 在自由边缘增加了支持
