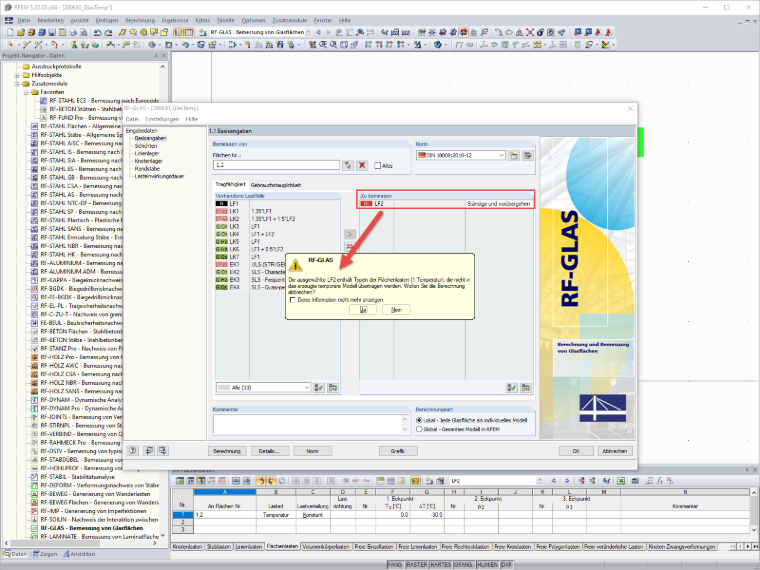

我想要设计一个带有温度荷载的玻璃板。 Dabei erscheint der Hinweis, dass der Lastfall Typen der Flächenlasten "Temperatur" enthält, die nicht in das erzeugte temporäre Modell übertragen werden. Wie kann ich Temperaturlasten berücksichtigen?

Question

我想要设计一个带有温度荷载的玻璃板。 Dabei erscheint der Hinweis, dass der Lastfall Typen der Fl&#228;chenlasten "Temperatur" enth&#228;lt, die nicht in das erzeugte tempor&#228;re Modell &#252;bertragen werden. Wie kann ich Temperaturlasten ber&#252;cksichtigen?

Accepted Answer

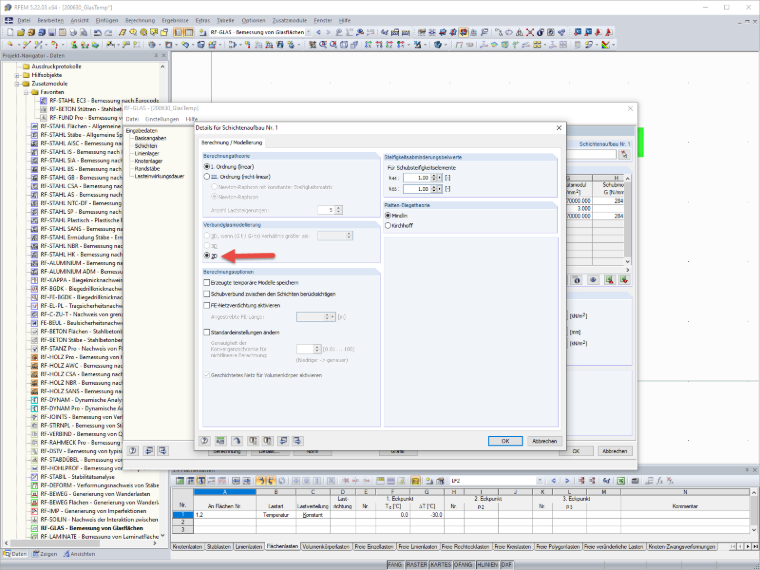

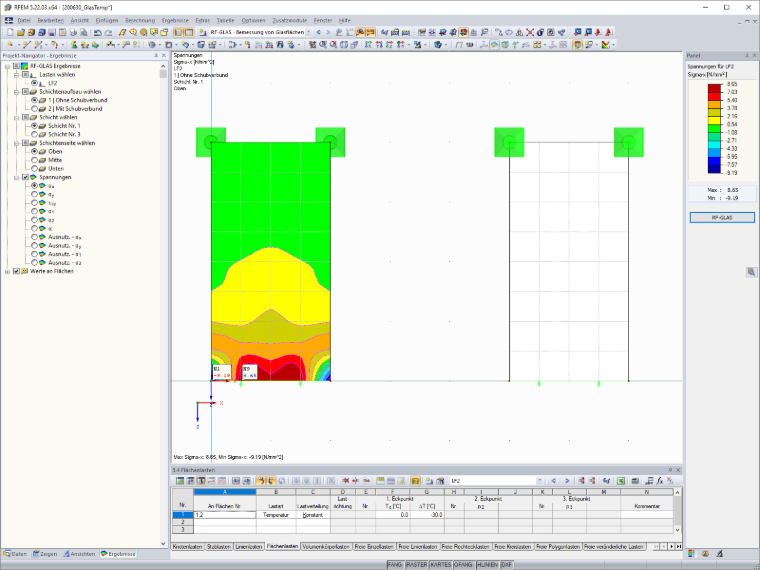

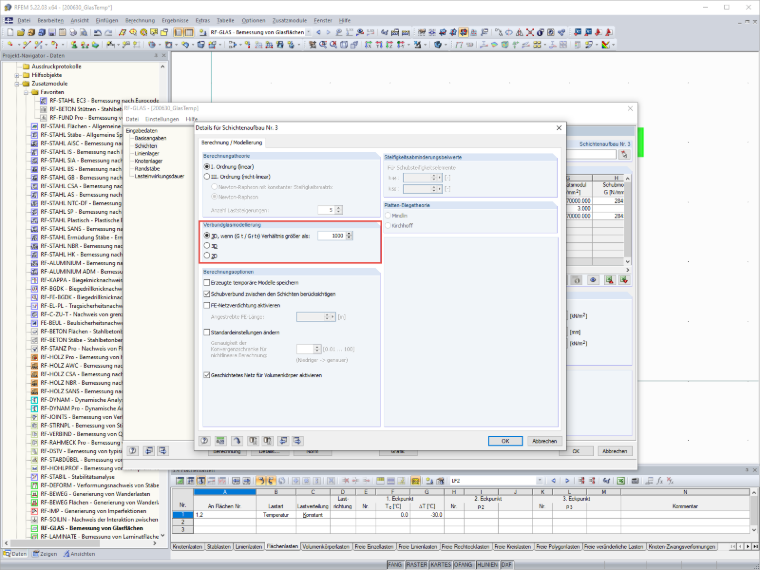

在程序中不能将温度荷载作为一般玻璃截面上的面荷载来考虑。 Mit den Standardeinstellungen wird die Glasscheibe durch 3D-Volumenelemente modelliert.In der 2D-Berechnung sind Temperaturlasten als Fl&#228;chenlasten jedoch m&#246;glich. Sie k&#246;nnen dies in den Details f&#252;r den Schichtenaufbau anpassen, sodass eine 2D-Berechnung (Plattentheorie) durchgef&#252;hrt wird. Hierbei kann bei Bedarf auch der Schubverbund zwischen den Schichten ber&#252;cksichtigt werden.Weitere Details zur Berechnung und Verwendung von Verbundglas finden Sie im Fachbeitrag "Berechnung und Verwendung von Verbundglas".Nach der erfolgreichen Berechnung erhalten Sie die Ergebnisse f&#252;r den jeweiligen Schichtenaufbau. Das Bild 04 zeigt die Ergebnisse exemplarisch f&#252;r einen Schichtenaufbau ohne Schubverbund.

二维计算中一般玻璃截面的温度荷载
