RF-LAMINATE 中胶合面的剪切破坏

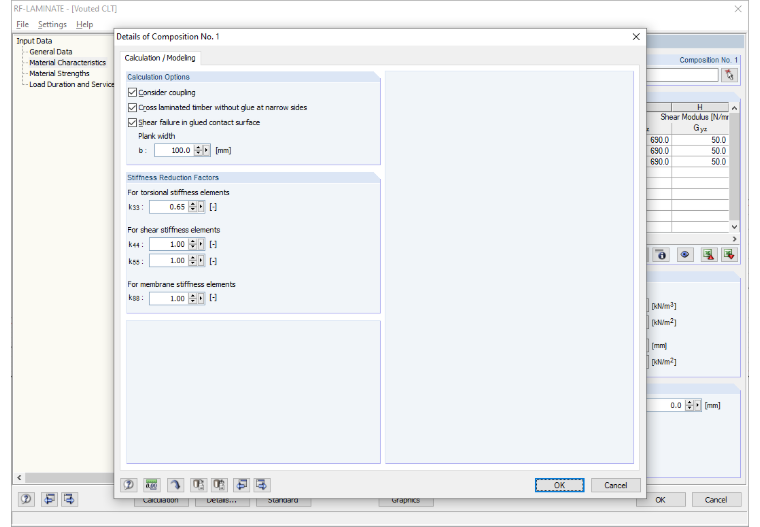

附加模块RF‑LAMINATE的详细信息中的“胶合接触面剪切破坏”是什么意思？

回复:

对于窄边没有粘结的正交胶合木板（见 FAQ 3590）和类似墙体的结构，胶合缝的扭矩通常起决定性作用。 Dieser Nachweis wird gemäß den Erläuterungen in der unten angegebenen Literaturquelle nach folgender Gleichung geführt.
常见问题解答 3590

ηx = τtor,xfv,tor + τx + τx,zfR = 3 · nx,ybn-1fv,tor + ∂nx∂xn - 1+ τxzfR ≤ 1

b

板宽

n

板的层数

nxy

层平面内的受剪

∂nz / ∂x

板层的受剪承载力

τxz

厚度方向受剪

fR

滚剪强度

fv,tor

扭矩抗剪强度
胶合节点扭转设计

Für die y-Richtung erfolgt der Nachweis analog, allerdings mit den Werten für y-Richtung.
