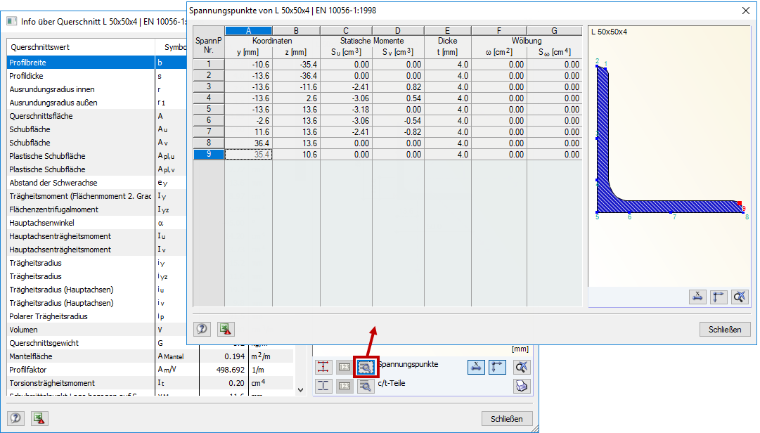

在 RF-/STEEL 中计算截面应力点上的应力。 Die für den Querschnitt hinterlegten Spannungspunkte können in den Details zum Querschnitt angezeigt werden. Für den im Bild 1 dargestellten Querschnitt sind entlang des Profils Spannungspunkte hinterlegt. So sind auch an den Rundungen Spannungspunkte (hier Spannungspunkte 1 und 9) vorhanden.
In DUENQ können nur an Elementen Spannungen berechnet werden. An Punktelementen, mit denen Unregelmäßigkeiten in der Querschnittsgeometrie wie Ausrundungen etc. abgebildet werden, können keine Spannungen berechnet werden. Die Spannungspunkte des DUENQ-Querschnitts sind im Bild 2 dargestellt.
Bei Querschnitten mit Punktelementen kann es somit aufgrund unterschiedlicher Spannungspunkte zu geringen Abweichungen bei den Spannungen kommen.

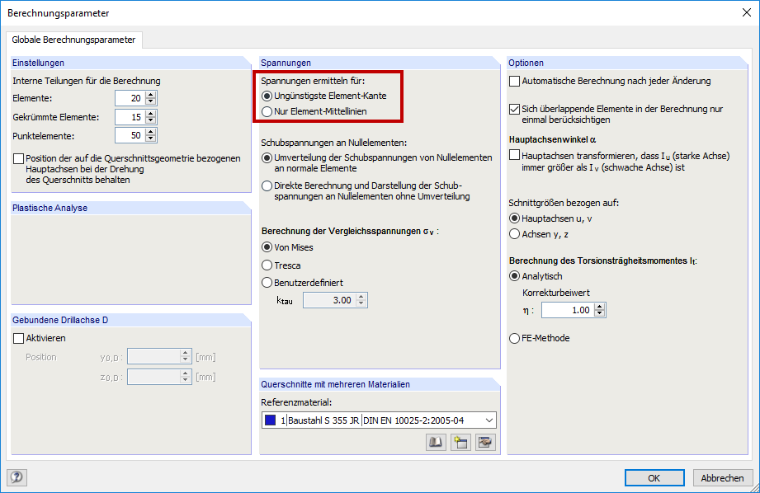

Des Weiteren besteht in DUENQ die Möglichkeit, die Spannungen für die ungünstigste Element-Kante oder nur für die Element-Mittellinien zu berechnen. In RF-STAHL erfolgt die Berechnung der Spannungen ausschließlich an den Spannungspunkten.
