De Meernbrug 全局 RFEM 模型

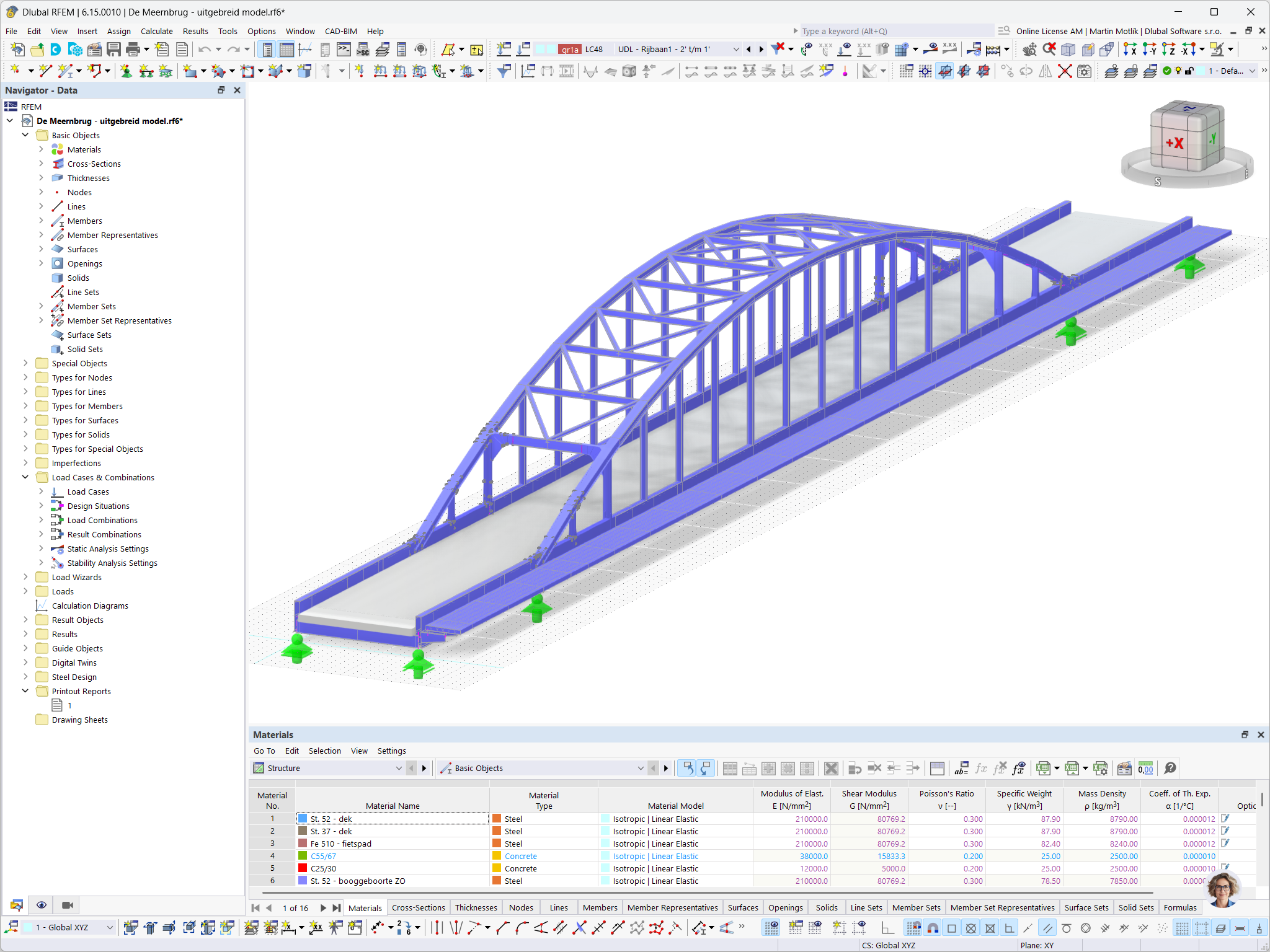

带圆弧、梁托、组合式主梁和混凝土桥面板的钢拱桥 RFEM 模型
乌得勒支De Meernbrug桥梁的整体RFEM模型，显示了钢拱、梁托、主梁、横梁、抗风支撑以及连续混凝土桥面板。材料表列出了历史钢号St. 37和St. 52以及桥面板混凝土。模型 © Witteveen+Bos | 截图 © Dlubal Software
3D 模型
详细说明
| 节点数目： | 91189 |
| 线的数目 | 68997 |
| 杆件数目： | 52910 |
| 面的数目： | 3690 |
| 实体数目 | 0 |
| 荷载工况数目 | 393 |
| 荷载组合数目 | 50 |
| 结果组合数目 | 102 |
| 总重量 | 2757,414 t |
| 翘曲区域尺寸 | 181.240 x 20.656 x 19.540 m |
