法国斯蒂兰旺代尔（Stiring-Wendel）尼古拉·翁特施特勒中学翻新项目

• 3D 查看器
• 3D Viewer | Babylon
• 虚拟现实

0x

NialEC Untersteller College 木结构幕墙

位于法国斯蒂兰旺代尔（Stiring-Wendel）的尼古拉·翁特施特勒（Nicolas Untersteller）中学在投入使用五十多年后，正进行全面翻新改造，以实现现代化升级并满足当前的教学需求。该校最初设计容纳1000余名学生，如今在校生规模约为500人。因此，建筑占地面积将相应缩减，为所在城镇释放可用空间。

在学校原有的三栋教学楼中，仅保留A栋建筑，其余部分均拆除至混凝土和钢结构承重主体。与新建校舍相比，保留现有主体结构的方案可减少约25%的二氧化碳排放。作为对拆除建筑的补充，将新建部分附属设施。翻新工程的重点在于提高能源效率，采用智能建筑管理系统、摩泽尔羊毛保温材料以及光伏发电系统等现代技术。

技术细节

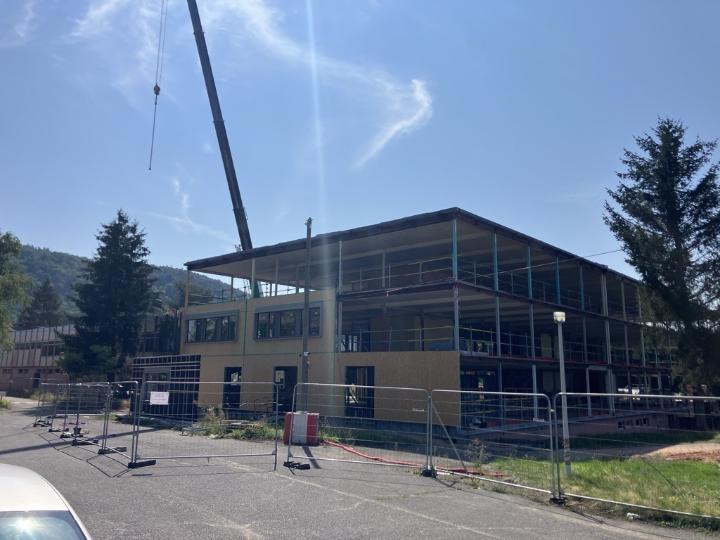

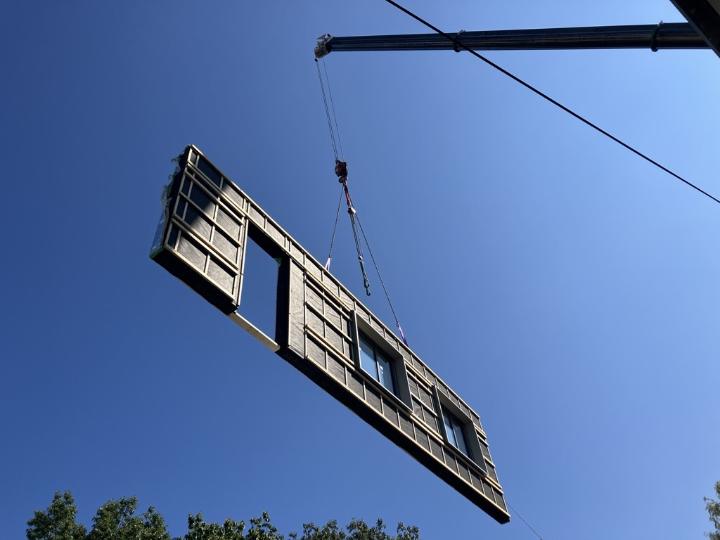

建筑公司 Le Bras Frère 受总承包商 Bouygues Bâtiment Nord-Est 委托，负责木结构幕墙的设计与施工。超过1600平方米的木结构幕墙将作为围护结构安装于现有建筑结构外侧。

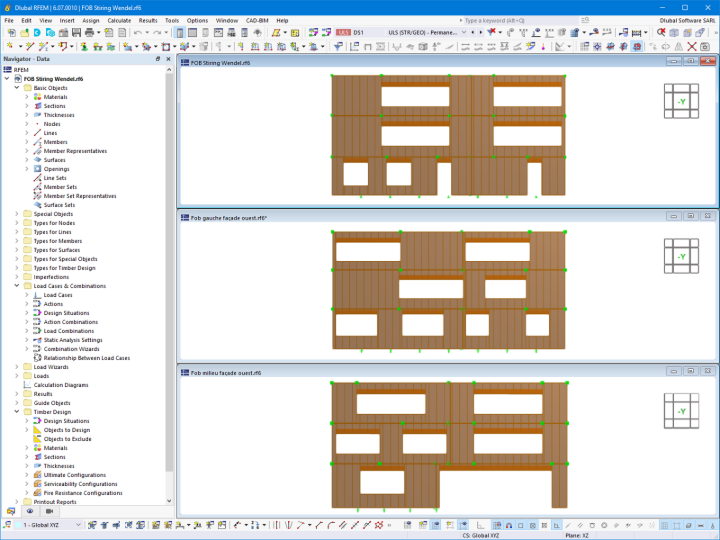

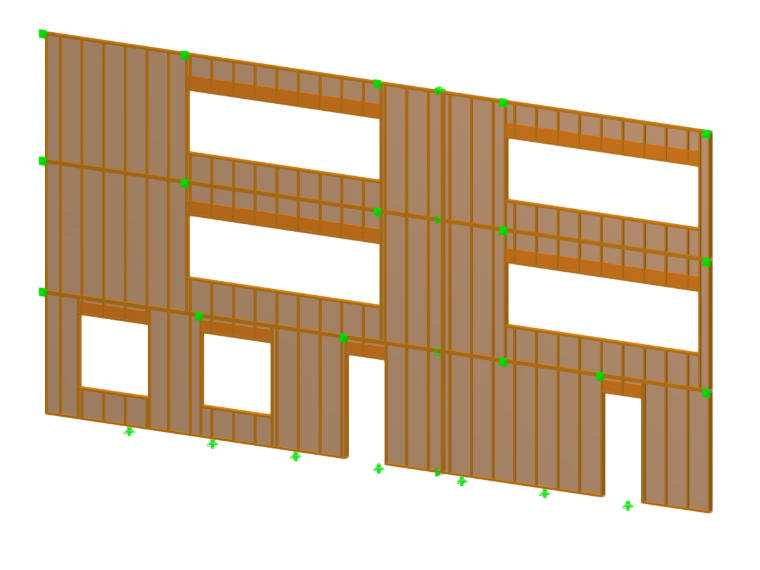

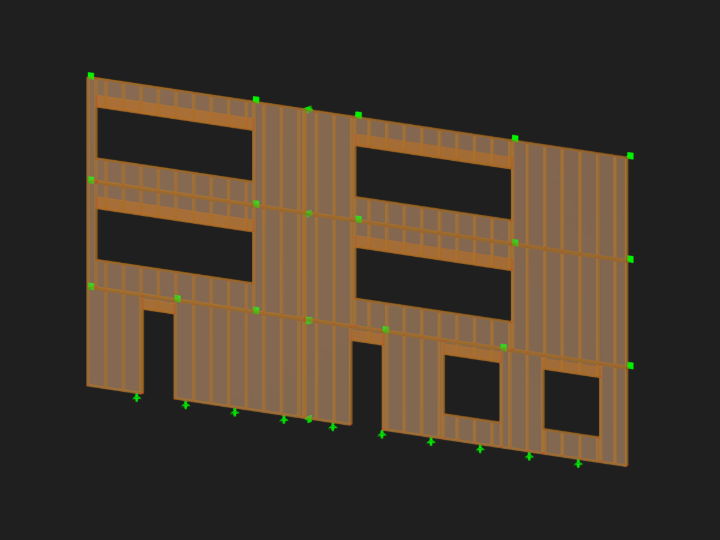

工程设计方采用有限元分析软件 RFEM 6 对木框架幕墙进行建模。通过“多层结构”模块中的木框架墙体生成功能，对拟建墙体（包括抗侧力墙、立柱、接缝及接缝类型）进行了配置。

在幕墙设计过程中，综合考虑了结构自重和风荷载的影响，并借助“木结构设计”模块根据欧洲规范5完成了相关结构验算。

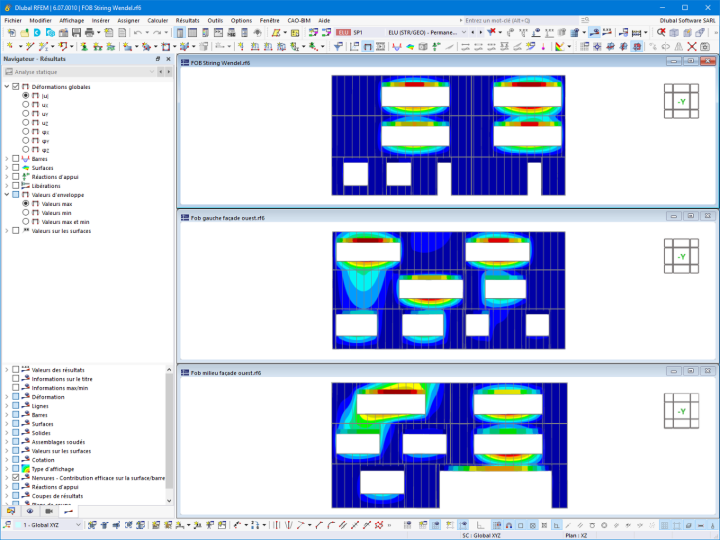

通过对幕墙的建模与荷载分析，还计算了木框架幕墙锚固节点处的荷载分布及其折减情况。
