Análise de deformação da ponte de aço sob cargas variáveis no RFEM
Representação de resultados no RFEM das deformações de uma passarela de aço curva sob cargas variáveis

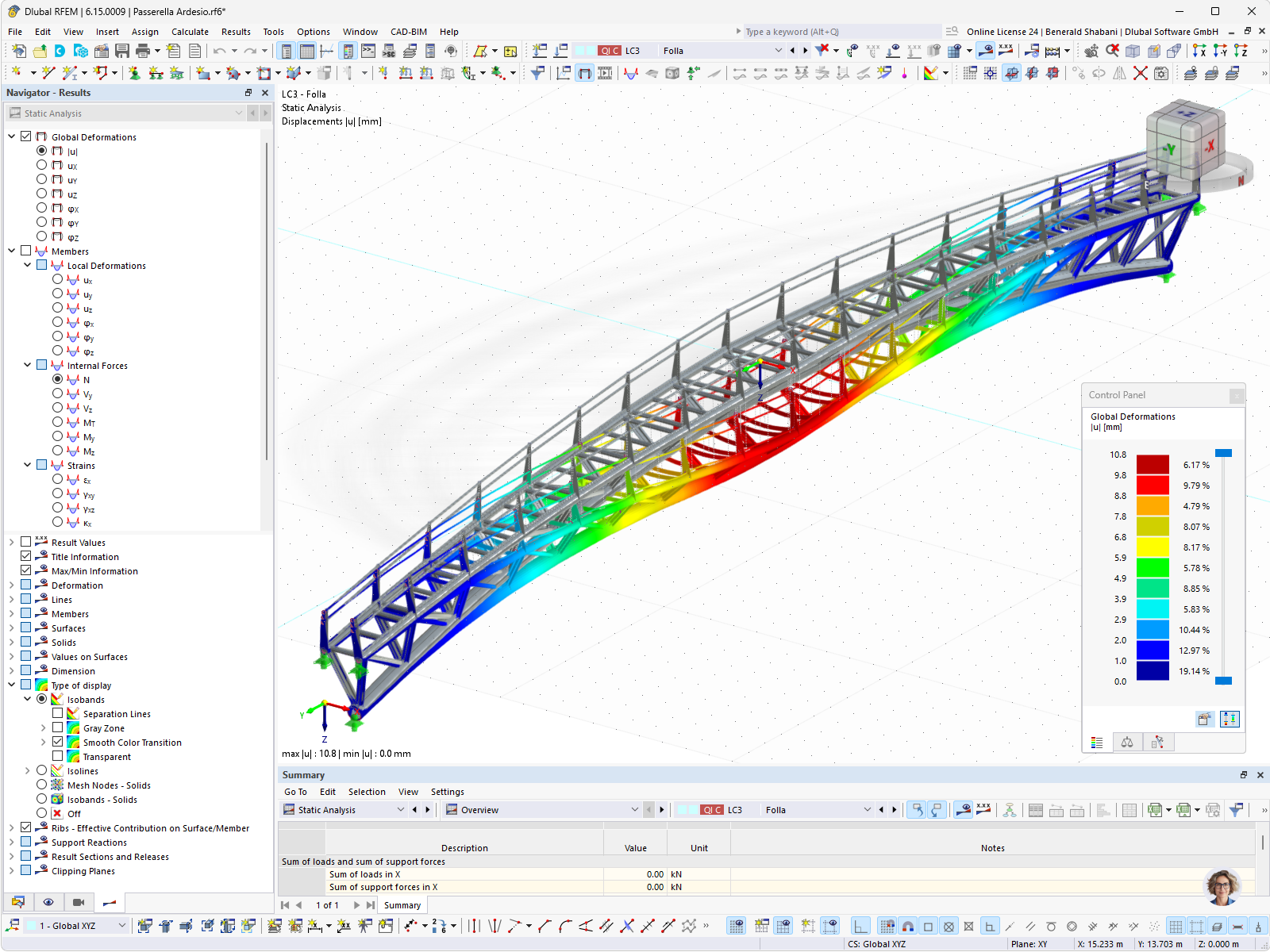

A imagem mostra a análise de deformação de uma passarela de pedestres de aço curva sob cargas variáveis no RFEM. A visualização de resultados colorida ilustra os deslocamentos da estrutura de apoio, sendo que as deformações ao longo da ponte são representadas por meio de uma escala de cores. De acordo com a visualização de resultados, a deformação total máxima é de 10,8 mm. © Rota Nodari
Utilizado em
Modelo 3D
Não é possível fazer download
Projeto de cliente/só para visualização
Mais sobre modelo 3D
Especificações
| Número de nós | 333 |
| Número de linhas | 532 |
| Número de barras | 532 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 8 |
| Número de combinações de cargas | 188 |
| Número de combinações de resultados | 0 |
| Peso total | 55,904 t |
| Dimensões (métricas) | 3,000 x 6,557 x 51,087 m |
| Dimensões (imperiais) | 9.84 x 21.51 x 167.61 feet |
