Ligação Aparafusada Típica de Viga-Pilar

Desenho técnico de uma ligação aparafusada típica viga-pilar mostrando uma viga IPE300 ligada a um pilar HE340M com dimensões detalhadas e espessuras das placas.

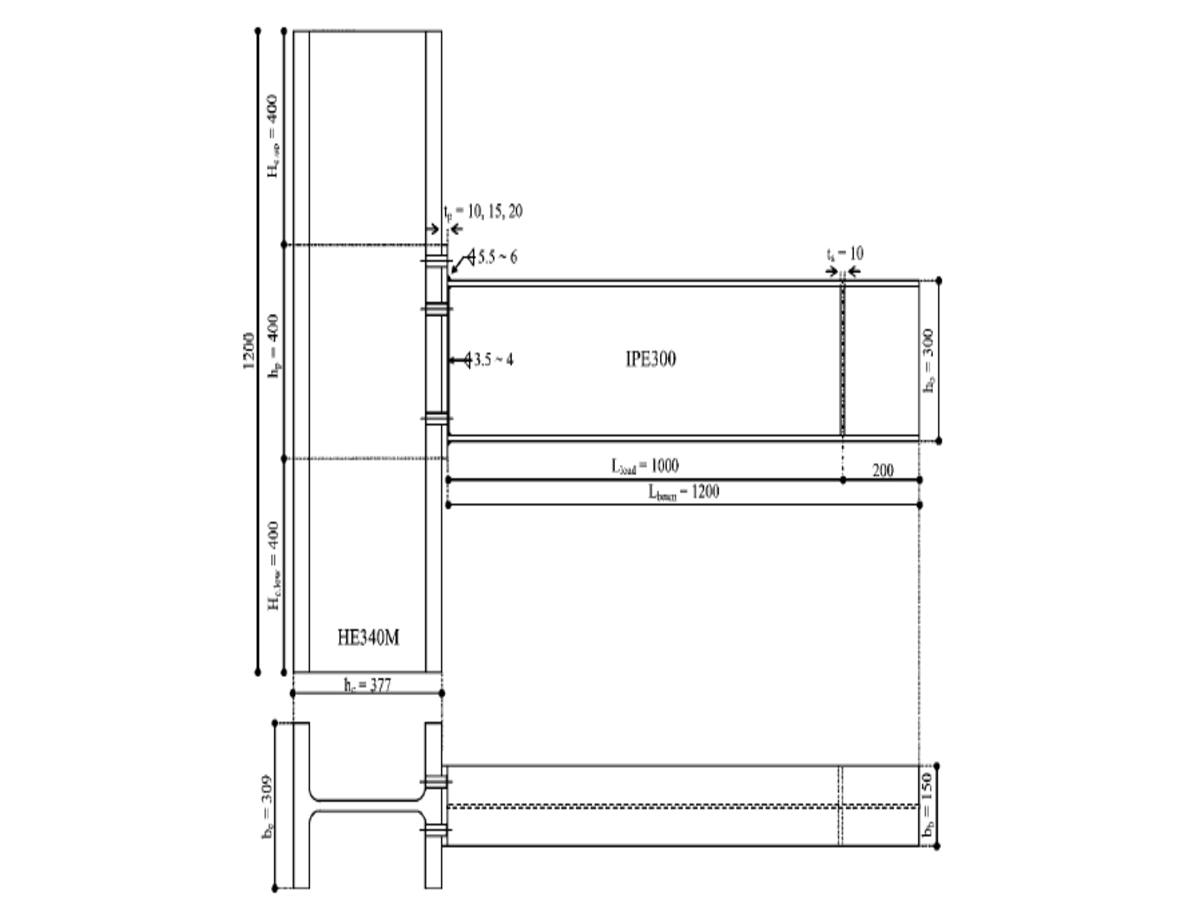

O desenho técnico ilustra uma ligação aparafusada típica viga-pilar. Uma viga IPE300 está ligada a um pilar vertical HE340M. A altura total do pilar é de 1200 mm, dividida em três Segmentos de 400 mm cada.
