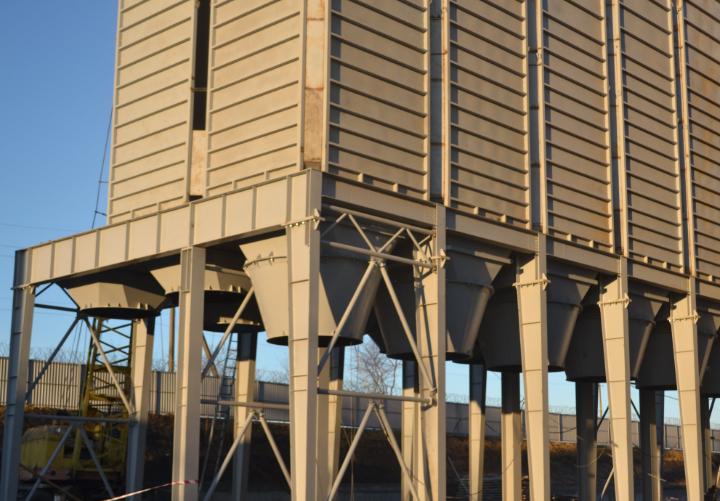

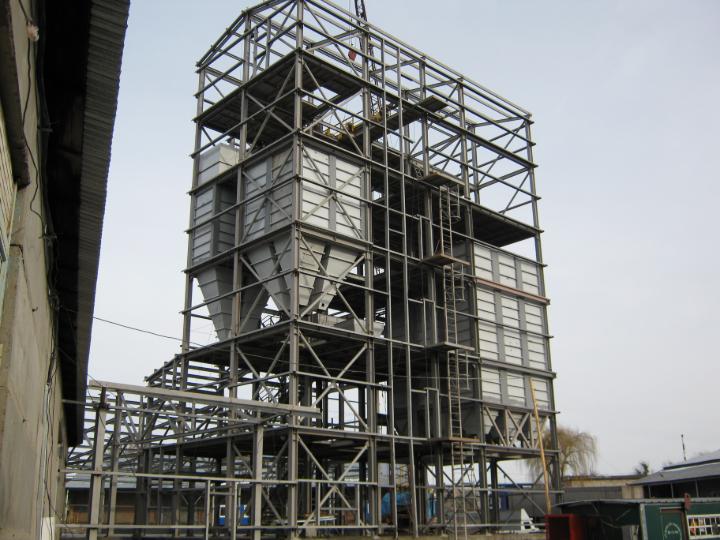

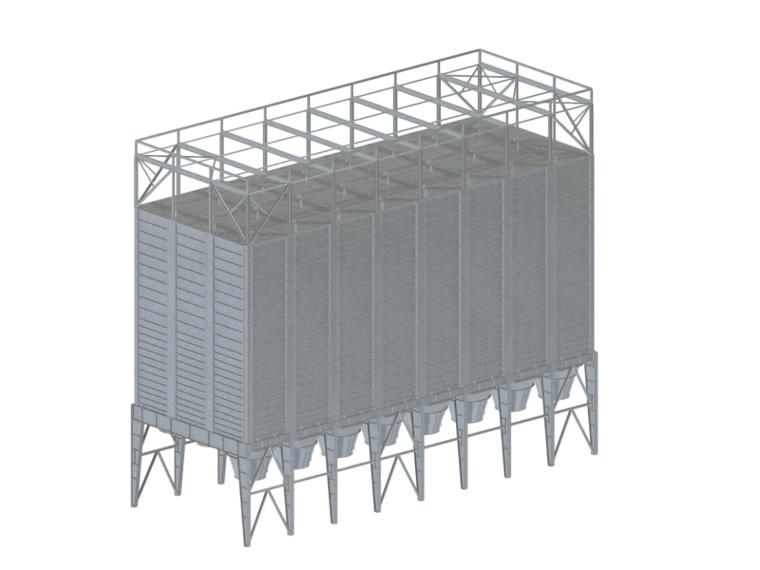

A farinha é transportada diretamente do moinho de cereais adjacente para os silos de aço. Estes silos incluem células com uma dimensão de 3,75 m x 3,75 m. Uma unidade comporta um volume de 160 m³. Com 24 unidades, isso resulta num volume total de 3836 m³. A altura total do edifício é de 25 m.

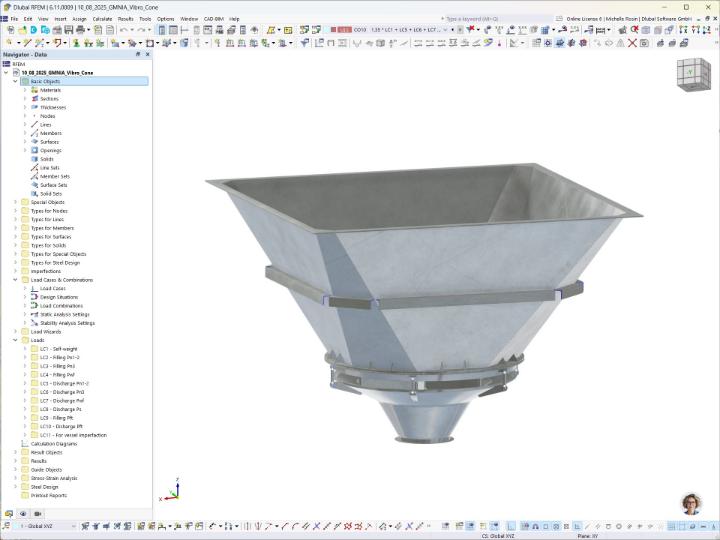

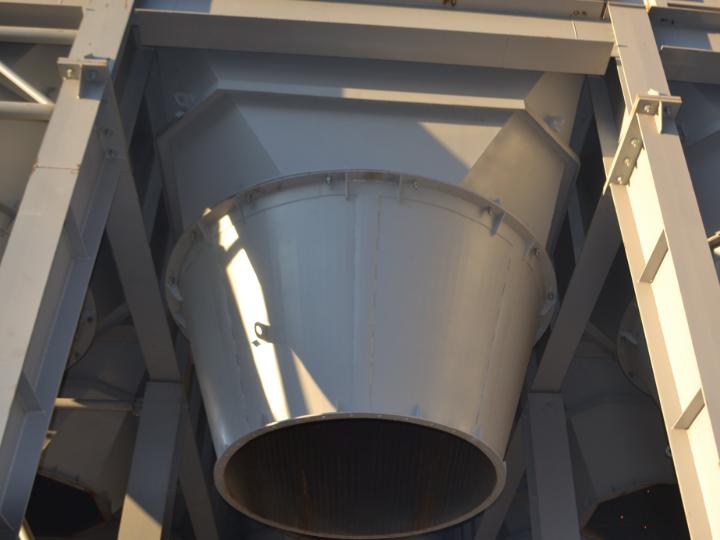

Ao lado do edifício encontra-se a instalação de moagem de farinha, que está sujeita a influências tecnológicas dinâmicas. Para evitar colapsos devido a vibrações, este bloco de contentores foi concebido como um edifício independente com uma fundação separada. Os cálculos mostram que esta construção é suficientemente estável e robusta, não necessitando de paredes treliçadas nem de contraventamentos adicionais. Os painéis verticais dos contentores são feitos de chapas com uma espessura de 4,0 mm (tipo de aço S345) e os cones têm uma espessura de 6,0 mm (tipo de aço S345).
Graças às nervuras perfiladas da construção, os painéis externos podem ser facilmente isolados com isolamento mineral e chapa perfilada, não necessitando de sistemas de fachada adicionais.

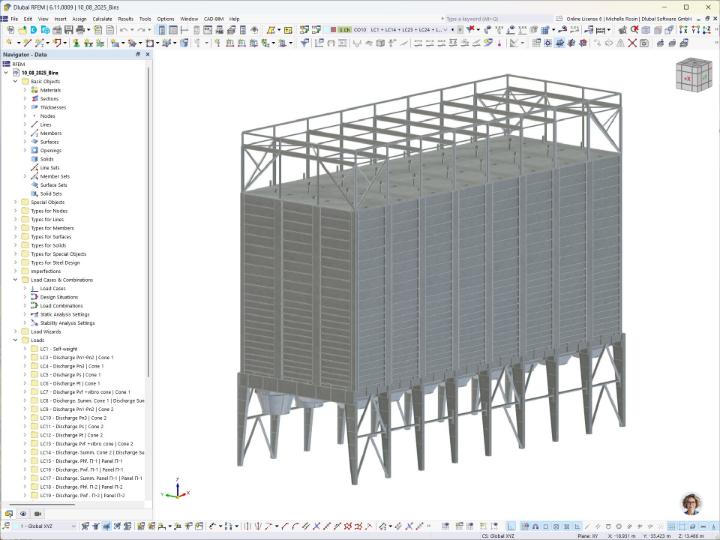

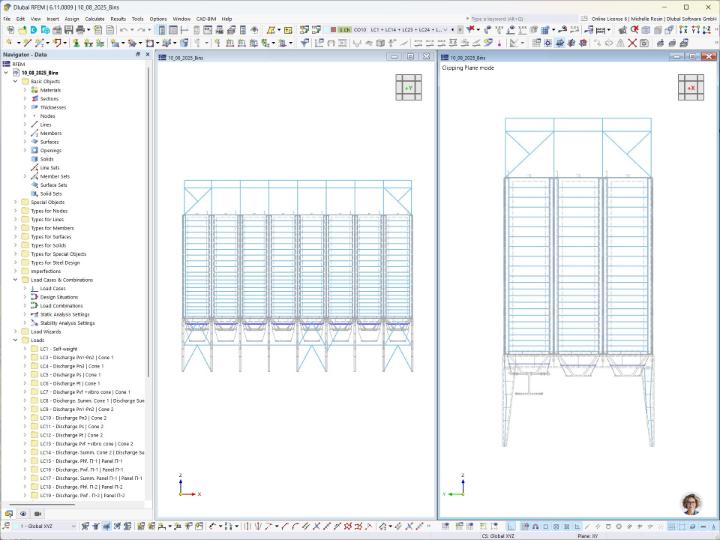

O cálculo foi realizado de acordo com a metodologia de análise GMNIA. Foram utilizados os módulos Comportamento de material não linear, Análise tensão-deformação e Dimensionamento de aço.
| Local | Ucrânia |
| Planeamento estrutural | PPVP KARKAS, Khmelnytskyi Ucrânia E-mail: [email protected] |
