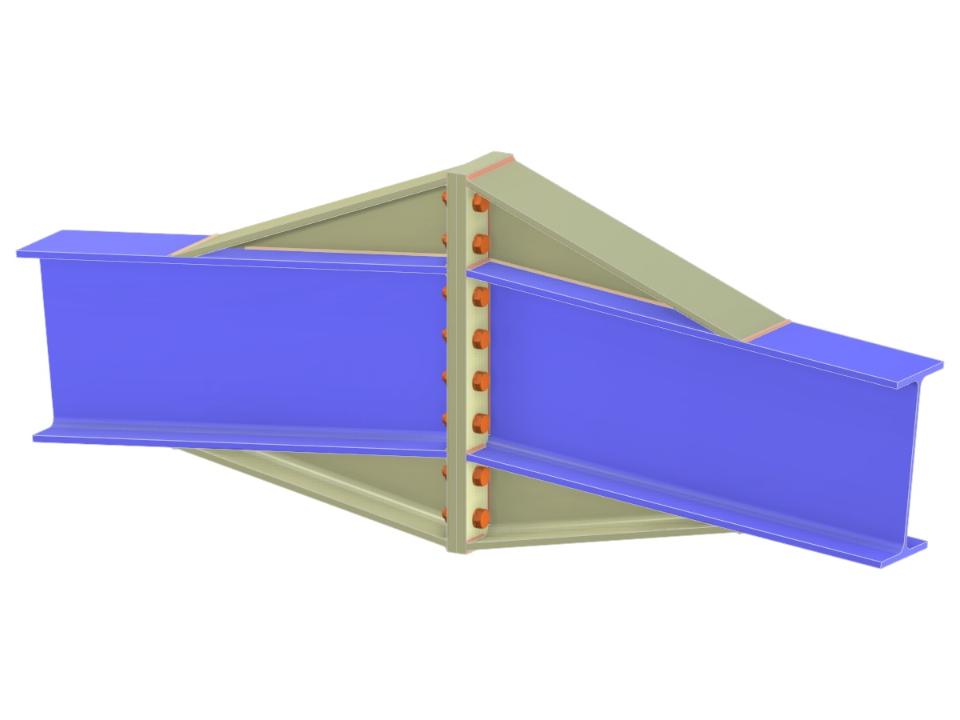

Este modelo apresenta uma ligação de viga com chapas de extremidade extendidas e uma ligação rígida aparafusada na cumeeira. Projetado com esquadros de reforço laminados na parte inferior e superior, incorpora perfis I das mesmas secções transversais para consistência no desempenho estrutural. Esta configuração é ideal para aplicações que exigem ligações estruturais robustas e fiáveis.
Ligação de Viga por Chapa de Extremidade Estendida para Placa e Desvio Laminado
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 1 |
| Peso total | 0,115 t |
| Dimensões (métricas) | 2,000 x 0,100 x 0,000 m |
| Dimensões (imperiais) | 6.56 x 0.33 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
