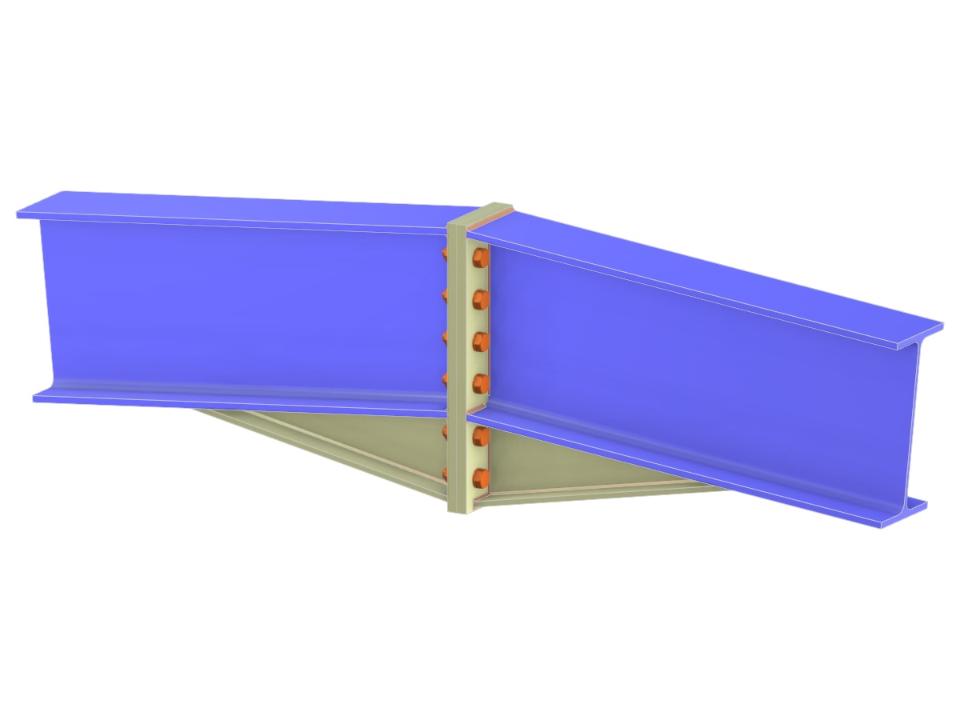

O modelo apresenta uma ligação de viga com cobre-junta utilizando chapas de extremidade extendidas e um consolo inferior com chapa, demonstrando uma ligação rígida e aparafusada entre perfis I com secções idênticas. Esta configuração foca-se na obtenção de uma ligação de cumeeira, assegurando a integridade estrutural e a distribuição de carga através de princípios de engenharia precisos.
Ligação de Viga via Chapa de Extremidade Estendida para Placa e Banzo Reforçado com Placa
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 1 |
| Peso total | 0,115 t |
| Dimensões (métricas) | 2,000 x 0,100 x 0,000 m |
| Dimensões (imperiais) | 6.56 x 0.33 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
