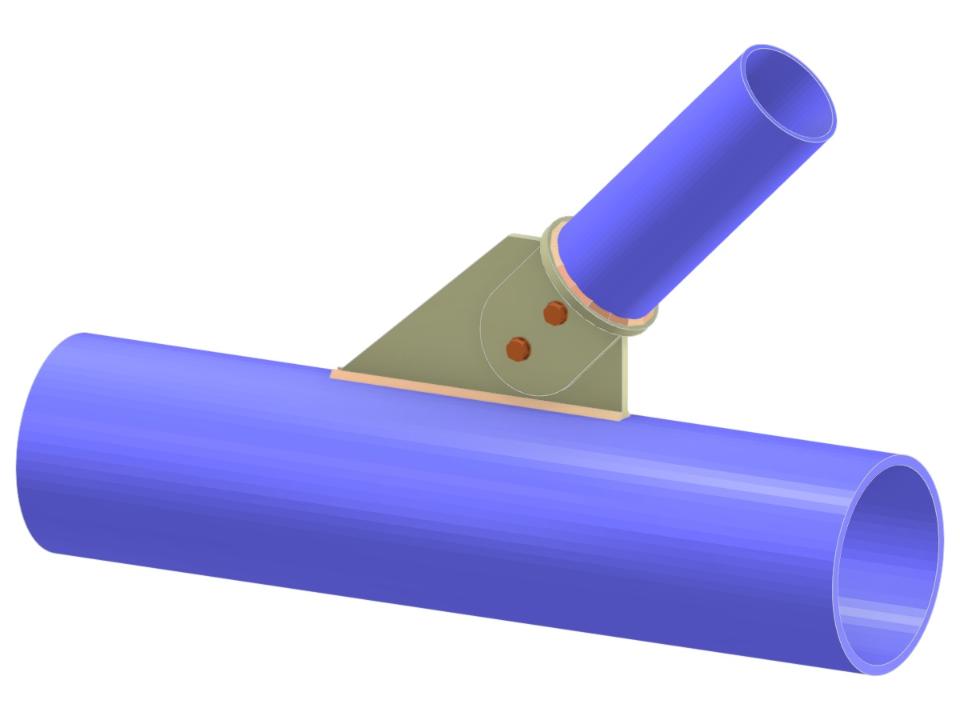

Este modelo apresenta uma ligação em Y numa estrutura de treliça de aço, composta por secções circulares ocas (CHS) ligadas por chapas de gusset. O projeto incorpora ligações entre diagonais e banzos, utilizando linguetas e chapas de capitel para a montagem aparafusada. A configuração ilustra a transferência eficaz de carga e a integridade estrutural das secções transversais ocas.
Ligação em Y de treliça | Ligação diagonal ao banzo por chapa de gusset, lingueta e chapa de capitel
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,059 t |
| Dimensões (métricas) | 0,950 x 0,470 x 0,000 m |
| Dimensões (imperiais) | 3.12 x 1.54 x 0 feet |
