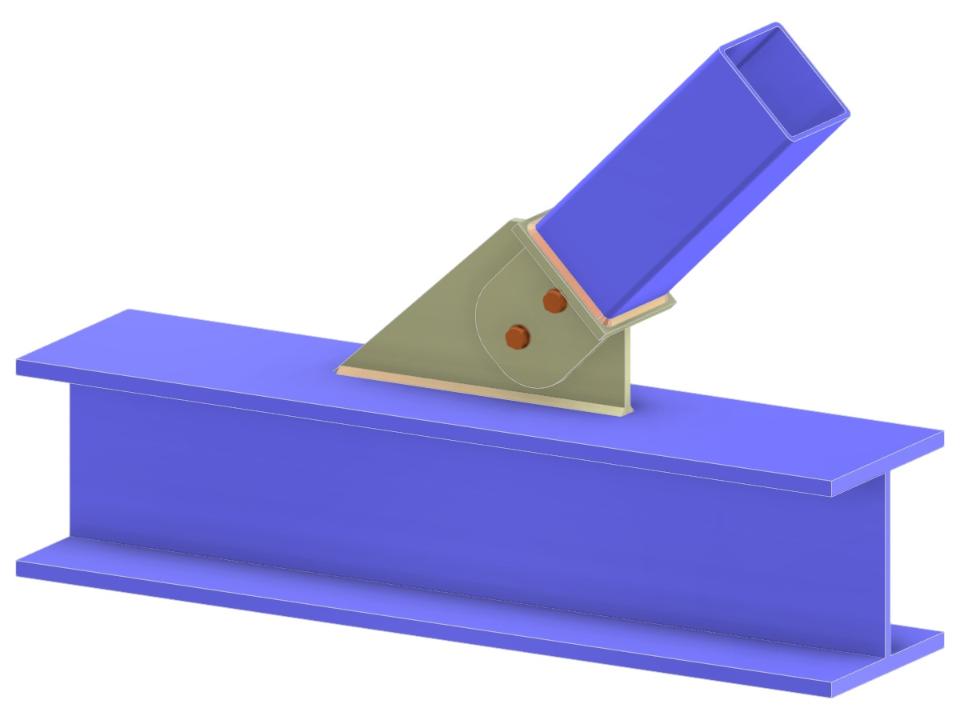

Este modelo apresenta uma junta em Y de treliça incorporando uma seção transversal oca conectada a um perfil I. É composto por chapa de gusset, uma lingueta e uma chapa de capitel, todos montados utilizando ligações aparafusadas. O dimensionamento enfatiza a interação de diferentes tipos de chapas na junta para maior estabilidade e distribuição de forças.
Ligação em Y de Treliça | Diagonal ao Banzo Através de Chapa de Nó, Chapa Lingueta e Placa de Topo
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,077 t |
| Dimensões (métricas) | 0,940 x 0,480 x 0,000 m |
| Dimensões (imperiais) | 3.08 x 1.57 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
