Este modelo apresenta um sistema de treliça com uma ligação em Y, incorporando chapas de gusset diagonais ao banzo e aletas aparafusadas. O dimensionamento exemplifica a utilização de ligações aparafusadas em montagens de treliças e demonstra a pormenorização estrutural em ligações de treliça. Estas configurações são essenciais para distribuir cargas e garantir a estabilidade em dimensionamentos de treliças complexos.

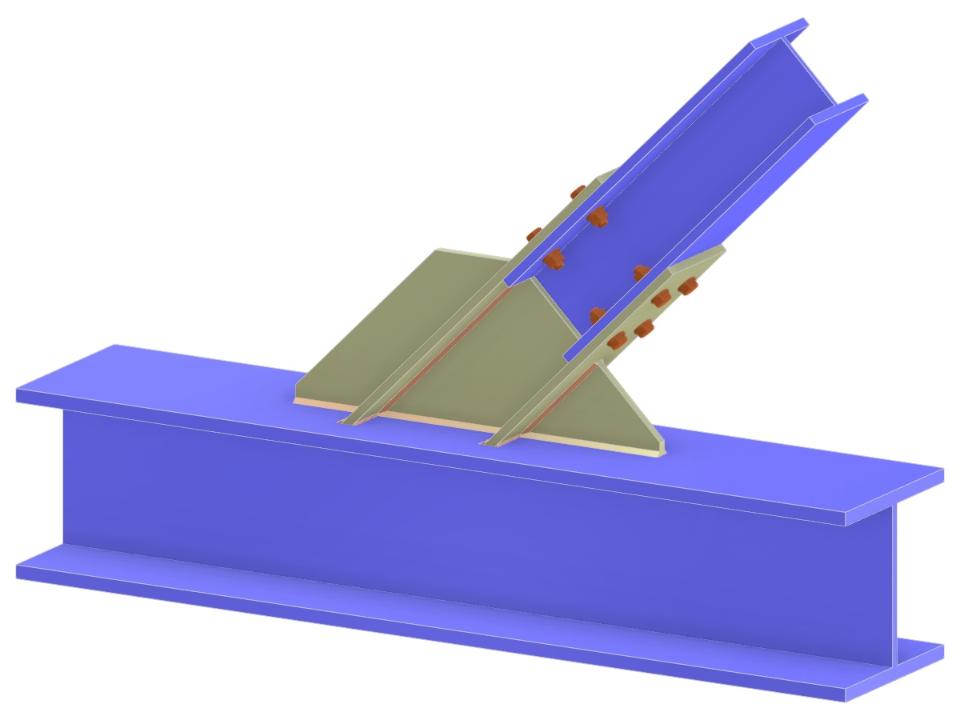

Ligação em Y de treliça | Ligação diagonal ao banzo através de chapa de gusset e aletas
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,098 t |
| Dimensões (métricas) | 1,100 x 0,600 x 0,000 m |
| Dimensões (imperiais) | 3.61 x 1.97 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
