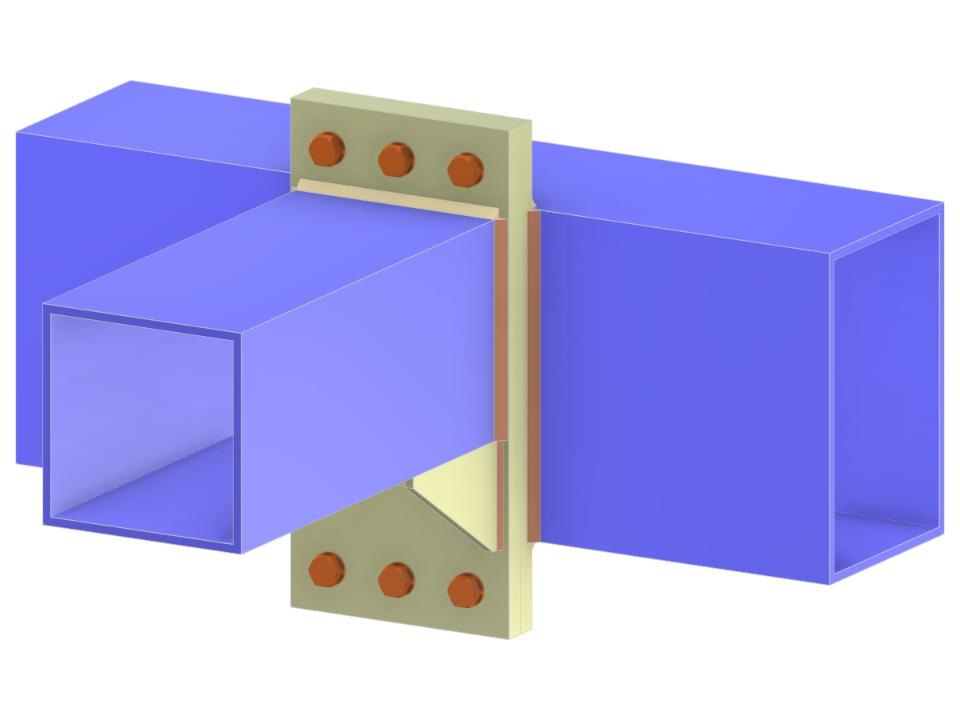

Este modelo ilustra uma ligação viga-viga utilizando uma chapa de extremidade prolongada com parafusos, concebida para uma configuração de viga fixa. Este tipo de ligação proporciona suporte rígido e estabilidade em estruturas. É amplamente utilizado na construção para garantir um desempenho robusto da ligação entre vigas. O alinhamento preciso e a ligação por parafusos garantem que a ligação seja simultaneamente resistente e duradoura.
Ligação Viga a Viga Aparafusada por Meio de Chapa de Extremidade Estendida
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,082 t |
| Dimensões (métricas) | 0,880 x 0,000 x 0,590 m |
| Dimensões (imperiais) | 2.89 x 0 x 1.94 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
