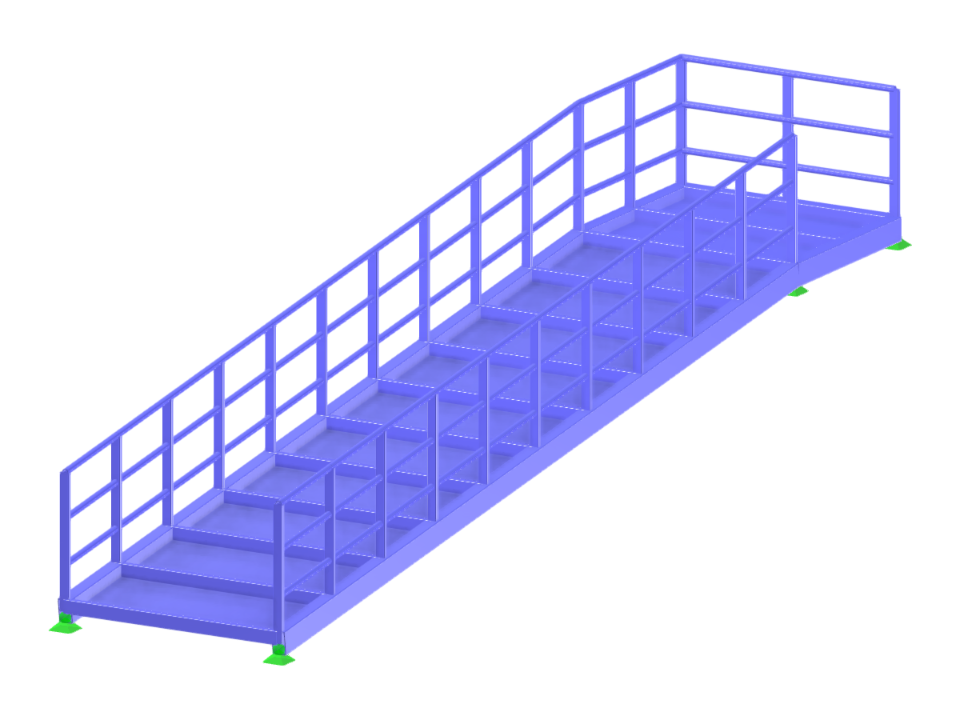

Este modelo representa uma escada com a saída superior à direita. O dimensionamento evidencia precisão geométrica e estabilidade, adequado para diversas aplicações em projetos de infraestrutura. Os elementos estruturais são modelados para otimizar a distribuição de cargas e aumentar a durabilidade. Este exemplo é ideal para compreender as complexas interações entre cargas e apoios na construção metálica. Uma análise detalhada auxilia os engenheiros na implementação de soluções de projeto eficientes.
Estrutura de Rampa de Aço Volta
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 111 |
| Número de linhas | 139 |
| Número de barras | 139 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 4,421 t |
| Dimensões (métricas) | 2,400 x 2,800 x 12,000 m |
| Dimensões (imperiais) | 7.87 x 9.19 x 39.37 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
