Odpowiedź:
Za pomocą przegubów plastycznych można w RFEM 6 lub RSTAB 9 symulować nieliniowe zachowanie konstrukcji stalowych pod obciążeniem. Można zamodelować przegub plastyczny, umieszczając przegub o nieliniowych właściwościach na końcu pręta. Postępuj w następujący sposób:
- Zaznacz pręt lub pręty, którym chcesz przypisać przegub.
- Otwórz okno dialogowe 'Edycja pręta' poprzez dwukrotne kliknięcie na pręt lub przez menu kontekstowe pręta.
- Zaznacz opcję Przeguby w zakładce 'Podstawowe'.
- W zakładce 'Przeguby' kliknij przycisk
dla początku lub końcu pręta, aby zdefiniować nowy typ przegubu.

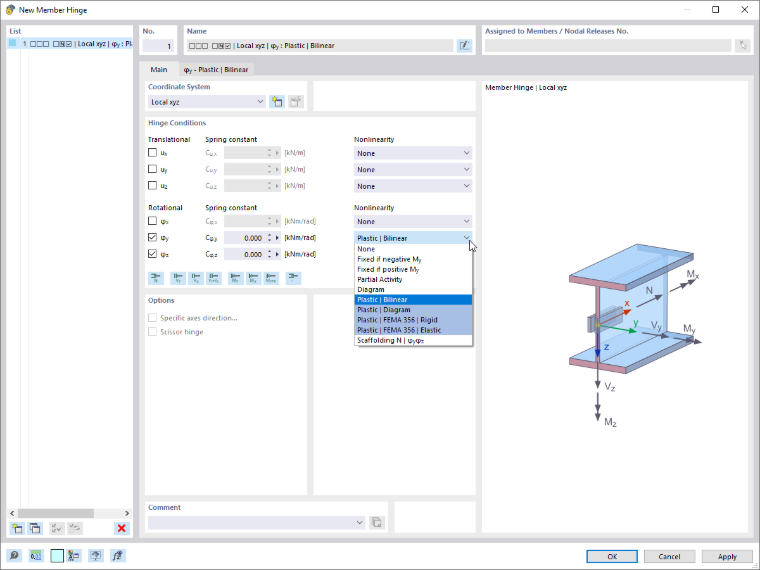

- W oknie dialogowym 'Nowy przegub na końcu pręta' wybierz jedną z czterech opcji plastycznych, na przykład przegub plastyczny według FEMA 356 lub dwuliniowy przegub według EN 1998-3 dla odpowiedniego stopnia swobody na liście Nieliniowość.

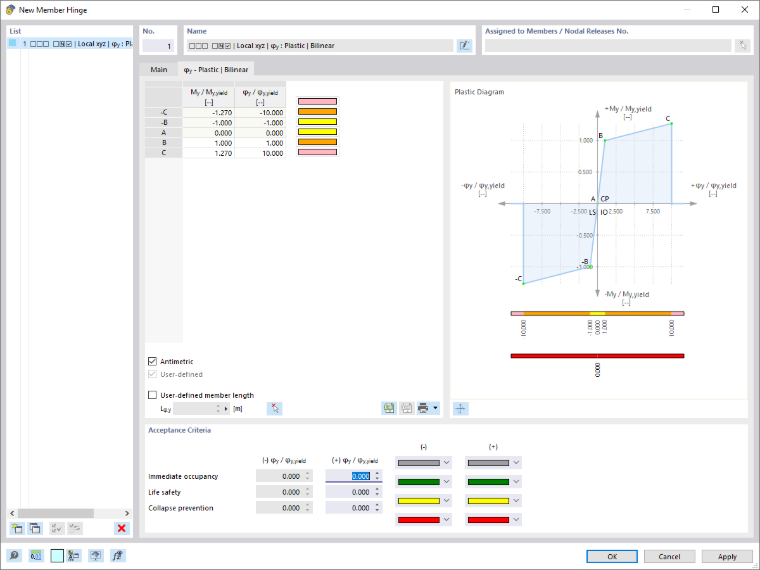

- W drugiej zakładce określ parametry przepływu, kryteria akceptacji i wartości graniczne przepływu. Parametry są zazwyczaj wstępnie ustawione na podstawie właściwości prętów i norm. W razie potrzeby dostosuj je, aby opisać zachowanie przegubu, na przykład dwuliniową krzywą przepływu, w tym obszary uplastycznienia i umacniania.
- Kliknij OK, aby zapisać przegub.
- Kolejnym kliknięciem OK w oknie dialogowym 'Edycja pręta' przypisz przegub do końca pręta.
