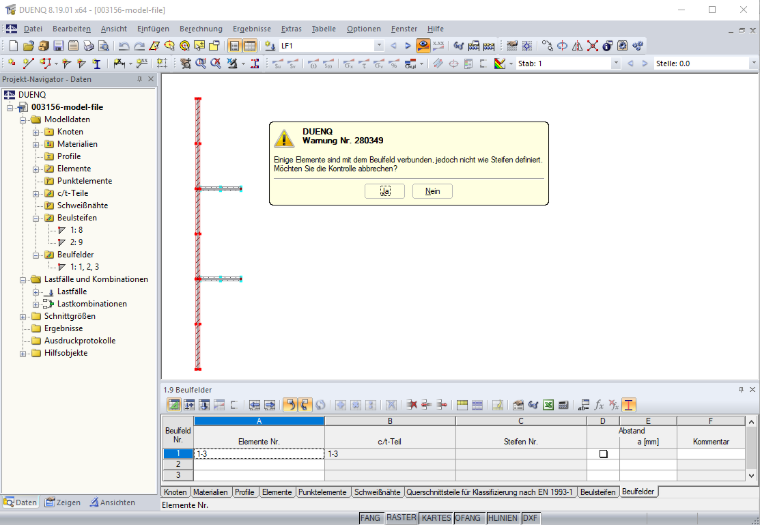

Podczas obliczeń otrzymuję ostrzeżenie, że niektóre elementy są połączone z panelem usztywniającym, ale nie są zdefiniowane jak usztywnienia (patrz rys. 01). Co możemy zrobić?

Question

Podczas obliczeń otrzymuję ostrzeżenie, że niekt&#243;re elementy są połączone z panelem usztywniającym, ale nie są zdefiniowane jak usztywnienia (patrz rys. 01). Co możemy zrobić?

Accepted Answer

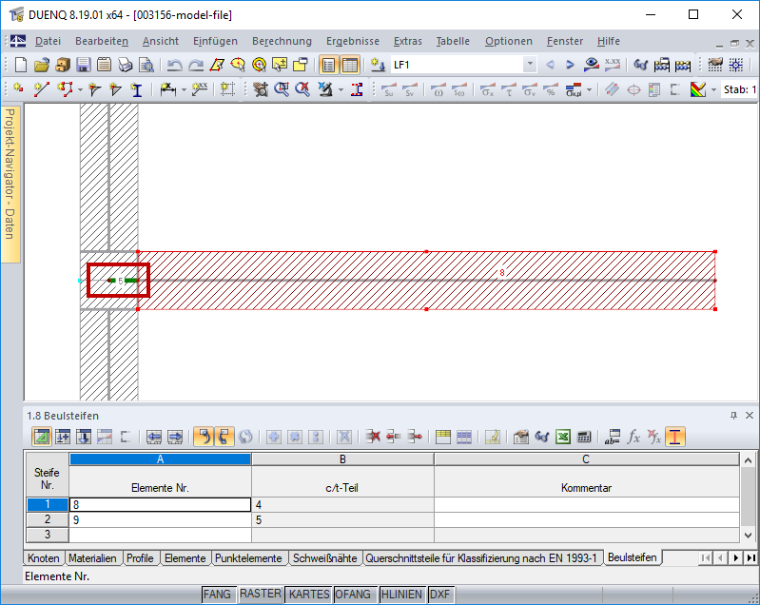

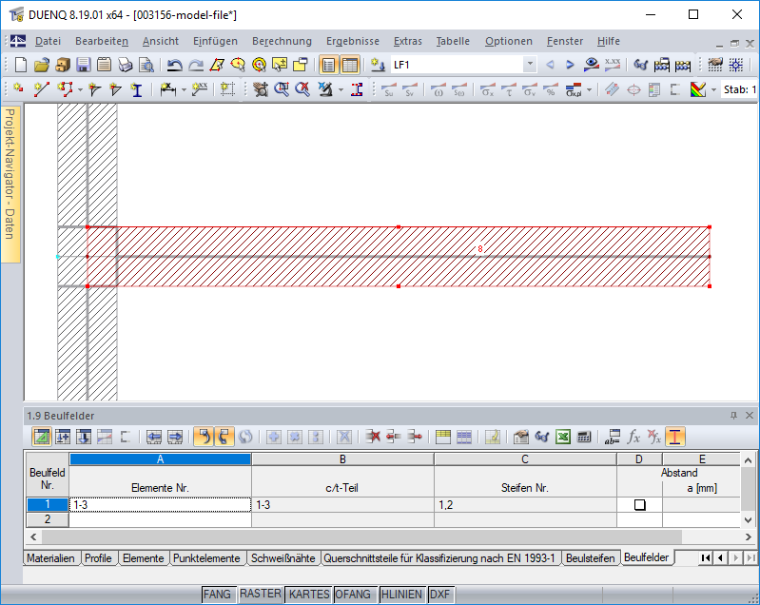

W przekroju pokazanym na rysunku 02, pręty nr 8 i 9 są zdefiniowane jako usztywnienia wyboczeniowe i połączone z panelem za pomocą elementu zerowego nr 5 lub nr 6 (grubość t = 0 mm).Beulsteifen m&#252;ssen mit dem Beulfeld mit "normalen" Elementen (Dicke t &gt; 0 mm) verbunden werden. Hier k&#246;nnen beispielsweise die Nullelemente Nr. 5 und 6 gel&#246;scht und die Element Nr. 8 und 9 direkt an das Beulfeld angeschlossen werden (Bild 3).
