Tolerancja postaci wyboczenia dla imperfekcji w RSIMP

W RSIMP generowałem imperfekcje na podstawie kształtu wyboczenia z RSBUCK. Po wygenerowaniu otrzymuję tylko wartości dla nachylenia. Dlaczego wszystkie wygięcia wstępne mają wartość zero?

Odpowiedź:

Wartości wygięcia wstępnego nie są wyświetlane, ponieważ wymiar współrzędnej postaci wyboczenia jest prawdopodobnie tak mały, że nie są one uwzględniane w zbiorze tolerancji.

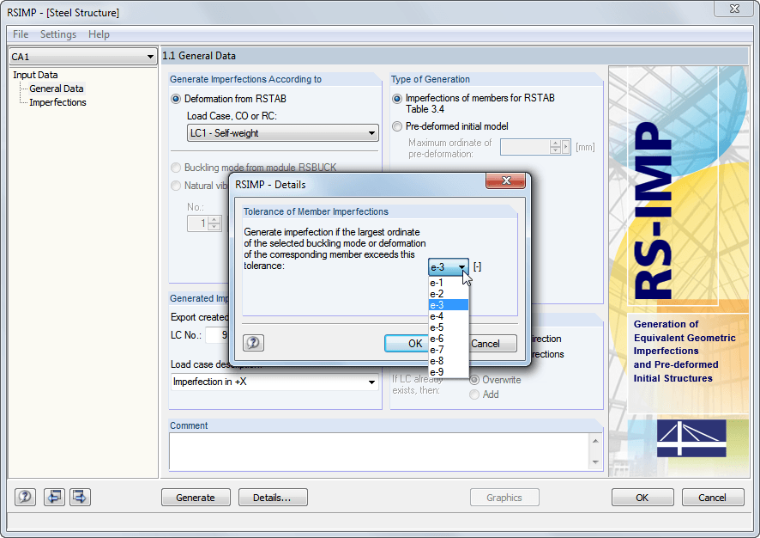

W oknie dialogowym Szczegóły można zdefiniować "Tolerancję imperfekcji pręta"; oznacza to, od której rzędnej wielkości wyboczenia lub odkształcenia ma zostać wygenerowana imperfekcja.

Dostosowywanie tolerancji dla generacji
Dostosowywanie tolerancji dla generacji
