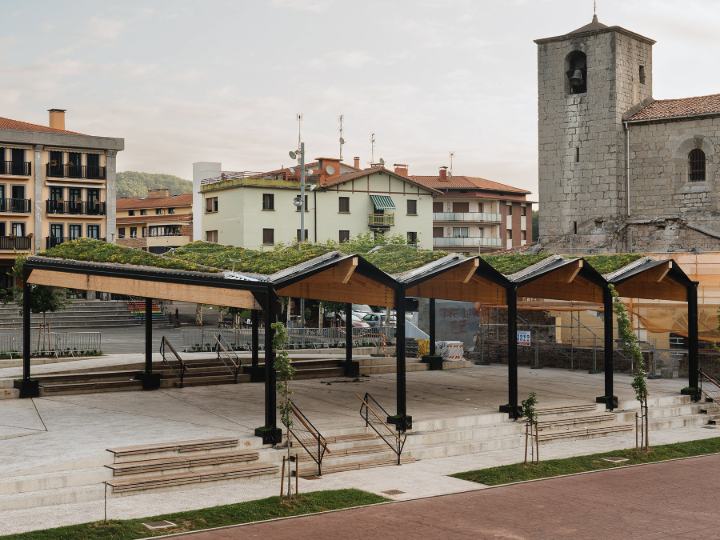

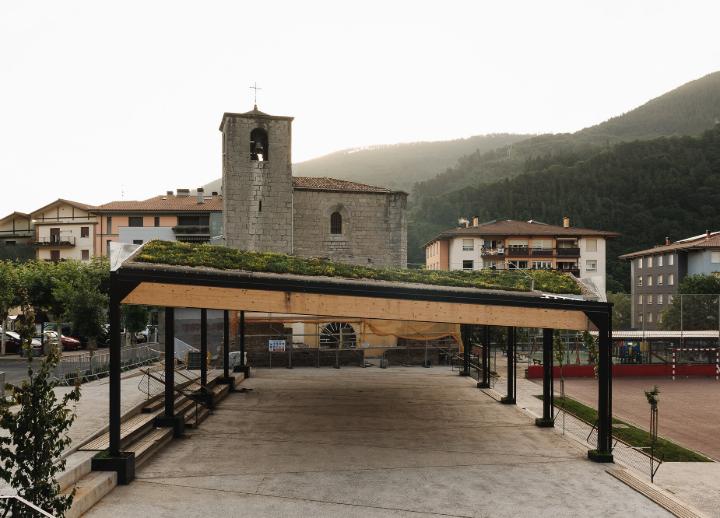

Drewniany dach o konstrukcji tarczownicowej w Anoeta, Hiszpania

• 3D Viewer
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

1x

Drewniany strop z laminowanych belek i płyt

Konstrukcja

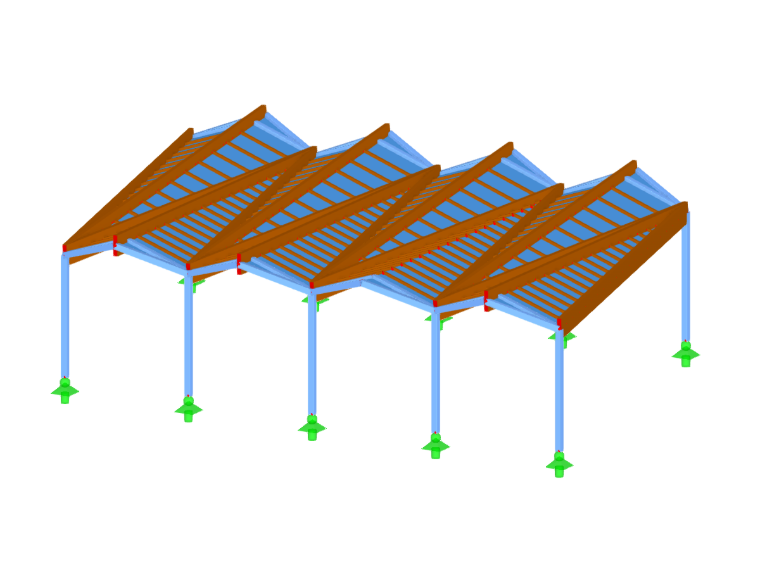

Dach w rzucie ma szerokość 20 m i długość 15 m, a spadek wynosi od 6 do 35%. Konstrukcja z drewna klejonego warstwowo GL24h jest podtrzymywana przez wolnostojące ramy ze stali walcowanej w kształcie piły, oddalone od siebie o około 13 m. Słupy są rozstawione wzdłuż dachu co 5 m. Drewniane krokwie koszowe i krawędziowe są połączone ze stalowymi ramami za pomocą podpór przegubowych.

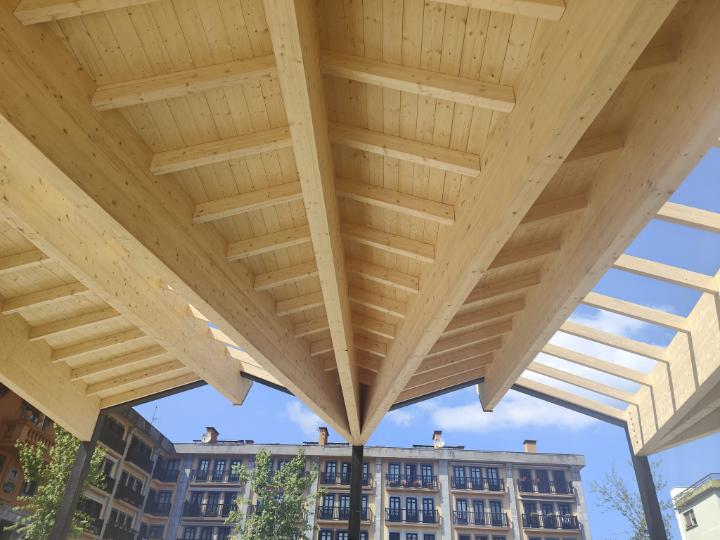

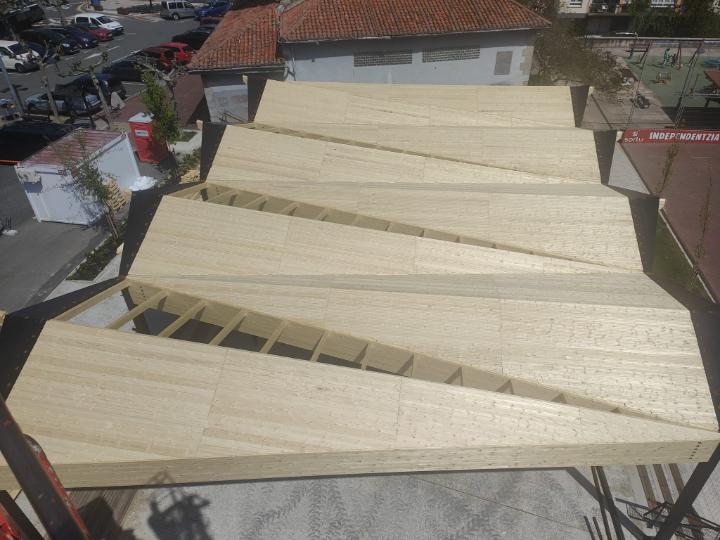

Pod niektórymi konstrukcjami tarczycowymi znajdują się krokwie zamocowane co 0,65 m, które są mocowane za pomocą połączeń na pióro i wpust w celu pokrycia zielonego dachu, a także krokwie rozmieszczone co 1 m, które wspierają zadaszenie z poliwęglanu mające zapewnić lepsze naturalne oświetlenie.

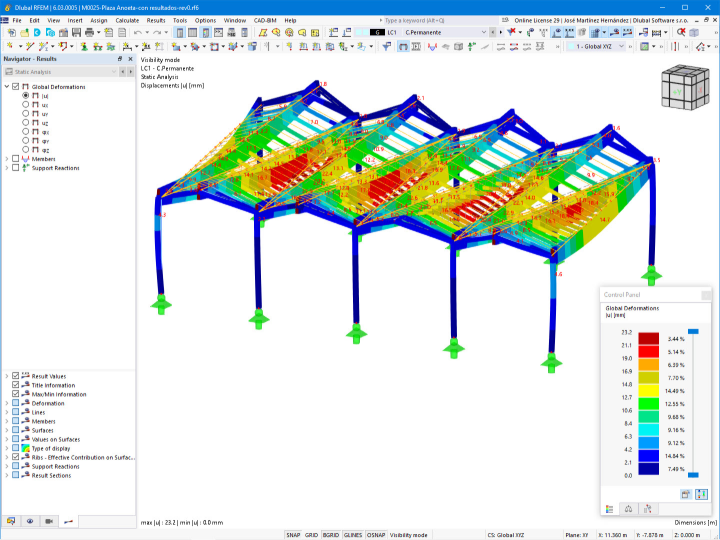

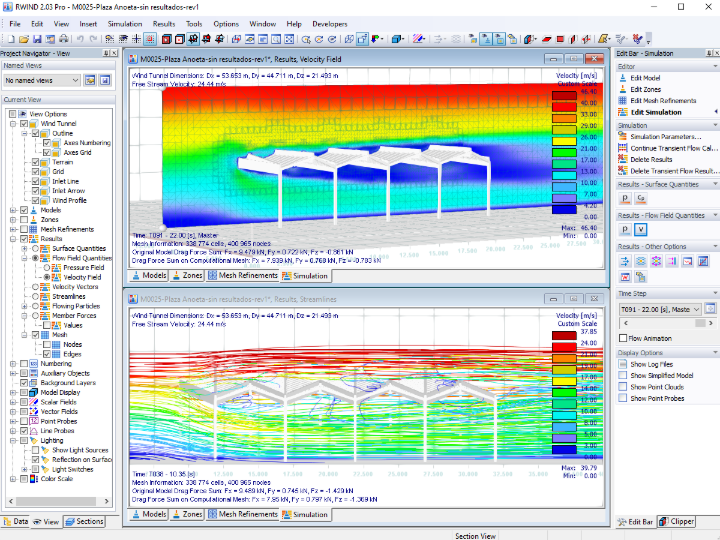

Analiza statyczno-wytrzymałościowa

Analiza statyczno-wytrzymałościowa, zarówno stanów granicznych nośności w sytuacji normalnej i w czasie pożaru, jak i stanów granicznych użytkowalności, została przeprowadzona zgodnie z hiszpańskimi przepisami zawartymi w DB-SE-M z kwietnia 2009 r. oraz DB-SI z lutego 2010 r., które są częścią obowiązującej normy budowlanej.

Aplikacje komputerowe wykorzystane w obliczeniach:

• Autorskie arkusze kalkulacyjne analizy wstępnej i końcowej.

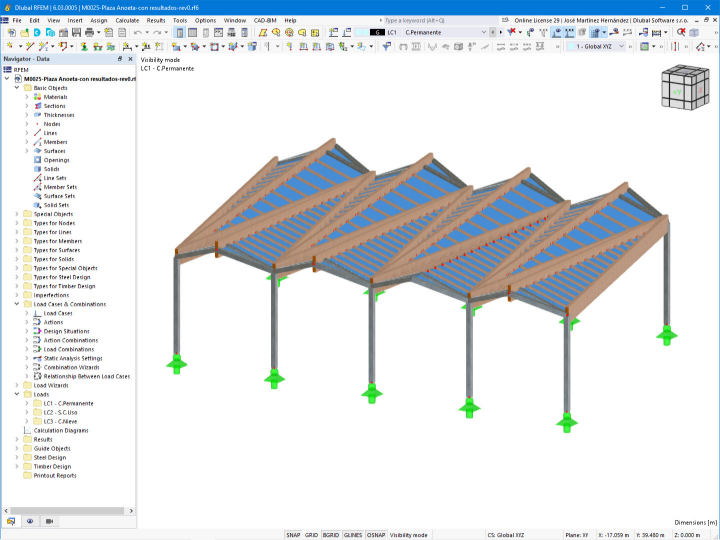

• Cadwork V29 - program do projektowania wspomaganego komputerowo.
• Program obliczeniowy Dlubal RFEM 6.02
