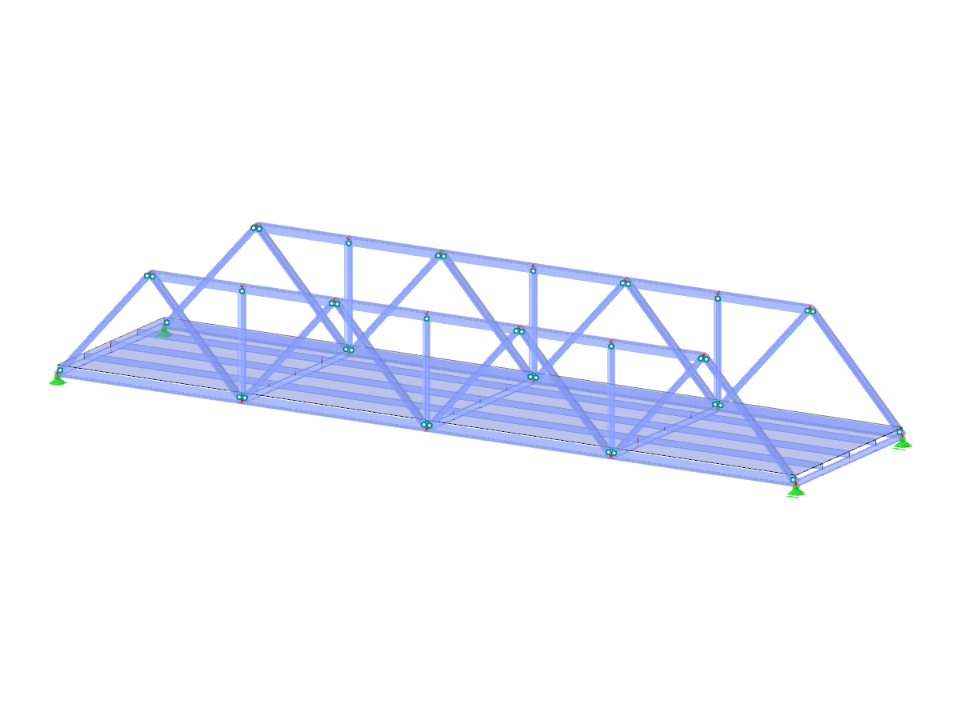

Ten model ilustruje prosty most z bocznymi kratownicami i pomostem wykonanym z powierzchni. Jest to przykład efektywnego wykorzystania kratownic do podparcia konstrukcji mostu, zapewniającego rozkład obciążenia na przęśle. Powierzchnia pełni funkcję głównego pomostu, oferując solidną platformę do przenoszenia obciążenia. Model ten demonstruje podstawowe zasady inżynierskie w projektowaniu mostów, koncentrując się na stateczności konstrukcji i rozkładzie obciążenia.
Prosta Konstrukcja Mostowa z Kratownicą i Pomostem Powierzchniowym
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 39 |
| Liczba linii | 74 |
| Liczba prętów | 74 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 6 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 8,195 t |
| Wymiary (metryczne) | 18,000 x 2,500 x 4,500 m |
| Wymiary (imperialne) | 59.06 x 8.2 x 14.76 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
