Ten model konstrukcji ramowej można otworzyć w programie RFEM opartym na MES. Został on zaprezentowany w bezpłatnym webinarium „Analiza stateczności konstrukcji stalowych za pomocą programów RFEM i RSTAB” z dnia 24 listopada 2020 r. (w języku niemieckim) oraz 1 grudnia 2020 r. (w języku angielskim). Model nadaje się do analizy z zastosowaniem metody pręta zastępczego oraz metody ogólnej zgodnie z EC 3 (Eurokodem 3).
Model wykorzystany w

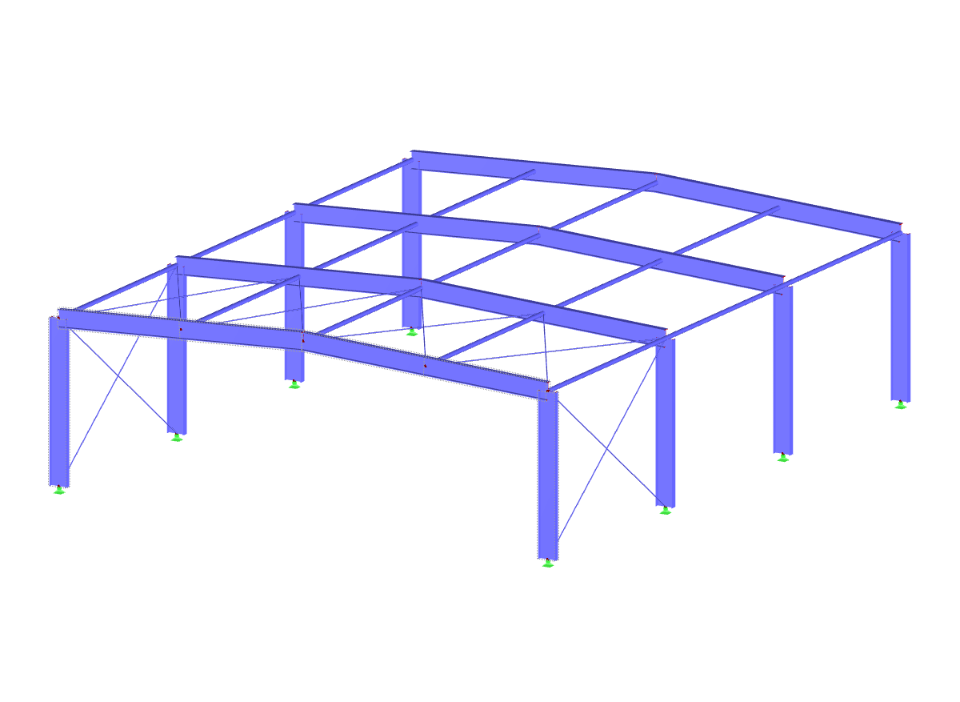

Konstrukcja ramowa do analizy metodą elementów skończonych
| Liczba węzłów | 28 |
| Liczba linii | 51 |
| Liczba prętów | 51 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Ciężar całkowity | 5,977 t |
| Wymiary (metryczne) | 12,354 x 15,354 x 4,177 m |
| Wymiary (imperialne) | 40.53 x 50.37 x 13.7 feet |
| Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
