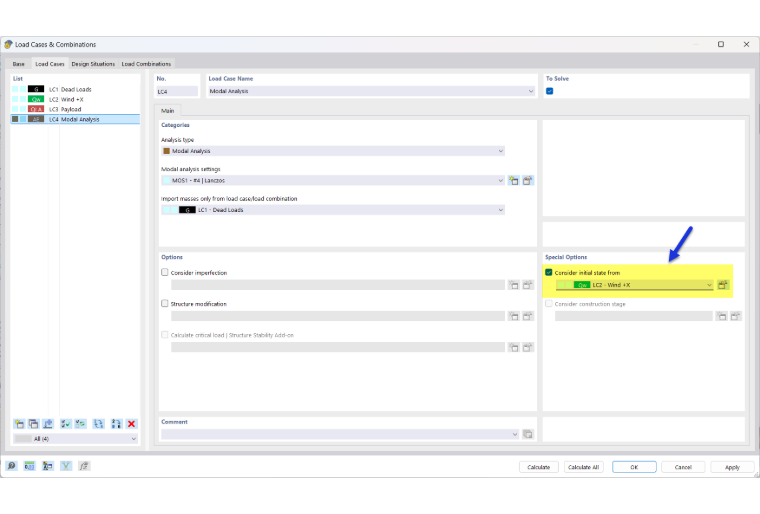

Dla przypadku obciążenia typu analizy 'Analiza modalna' można zdefiniować inny przypadek obciążenia, którego sztywności stanowią punkt wyjścia dla analizy dynamicznej. W tym celu należy aktywować pole wyboru Uwzględnij stan początkowy z i wybrać przypadek obciążenia z listy.
Przycisk
po prawej stronie listy otwiera okno dialogowe 'Ustawienia stanu początkowego' (patrz obraz Określenie typu stanu początkowego). Należy tam określić, jaki typ stanu początkowego występuje (obecnie dostępny jest tylko typ 'Sztywność').
Funkcja 'Uwzględnij stan początkowy' jest ogólnie opisana dla przypadków obciążenia w rozdziale Przypadki obciążenia podręcznika RFEM.
Przykłady

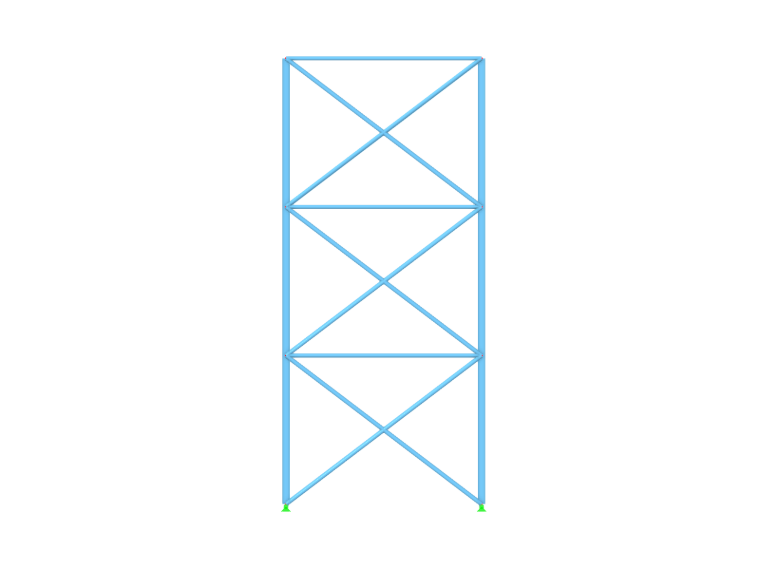

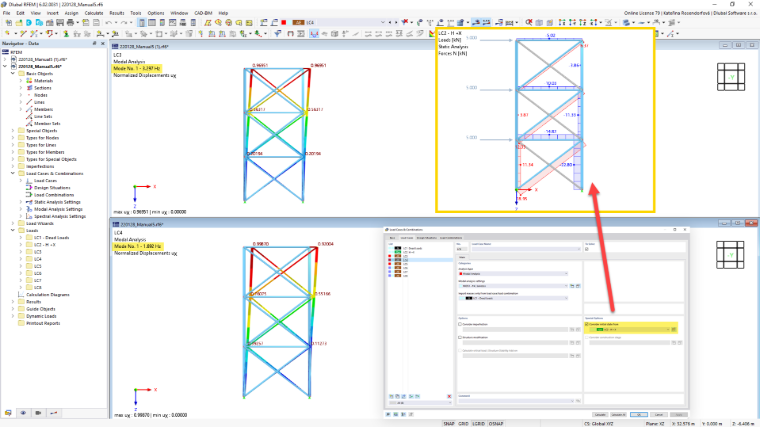

- Uwzględniając stan początkowy, można uwzględnić sztywność modelu, gdy w przypadku obciążenia pręty rozciągane ulegają wyłączeniu. Sztywność z tego przypadku obciążenia – czyli "modelu resztkowego" bez wyłączonych prętów rozciąganych – jest następnie stosowana w analizie modalnej. bardziej miękki układ ma odpowiedni wpływ na wartości własne.
- W modelu występuje podpora węzłowa, której warunki podparcia są opisane wykresem o właściwościach nieliniowych. Możliwe są następujące konfiguracje:
- Jeśli nie przypisano stanu początkowego, stosowana jest sztywność zgodnie z definicją liniową.
- Jeśli przypisano stan początkowy, sztywność z wykresu w momencie stanu początkowego jest wyznaczana w sposób zlinearyzowany (sztywność styczna).
