Analiza odkształceń mostu stalowego pod obciążeniem użytkowym w RFEM

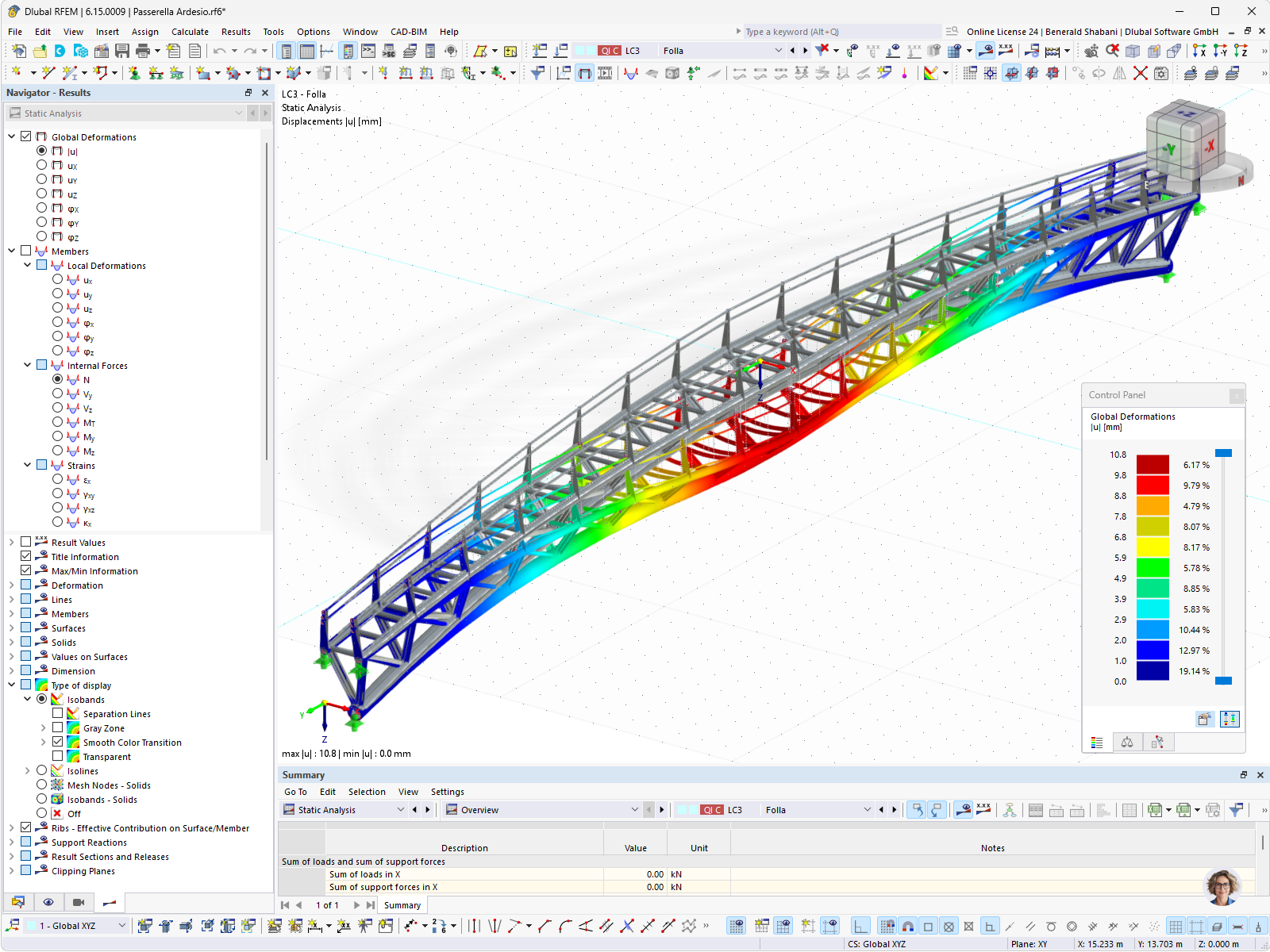

Wizualizacja wyników RFEM deformacji łukowej stalowej kładki dla pieszych pod obciążeniem użytkowym
Ilustracja przedstawia analizę odkształceń zakrzywionej stalowej kładki dla pieszych pod obciążeniem użytkowym w programie RFEM. Kolorowa prezentacja wyników wizualizuje przemieszczenia konstrukcji nośnej, przy czym deformacje wzdłuż mostu są przedstawione za pomocą skali kolorów. Maksymalna całkowita deformacja wynosi według prezentacji wyników 10,8 mm. © Rota Nodari
Wykorzystano w
Model 3D
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
Więcej o modelu 3D
Specyfikacje
| Liczba węzłów | 333 |
| Liczba linii | 532 |
| Liczba prętów | 532 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 188 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 55,904 t |
| Wymiary (metryczne) | 3,000 x 6,557 x 51,087 m |
| Wymiary (imperialne) | 9.84 x 21.51 x 167.61 feet |
