Deformacja globalna mostu Molino w RFEM

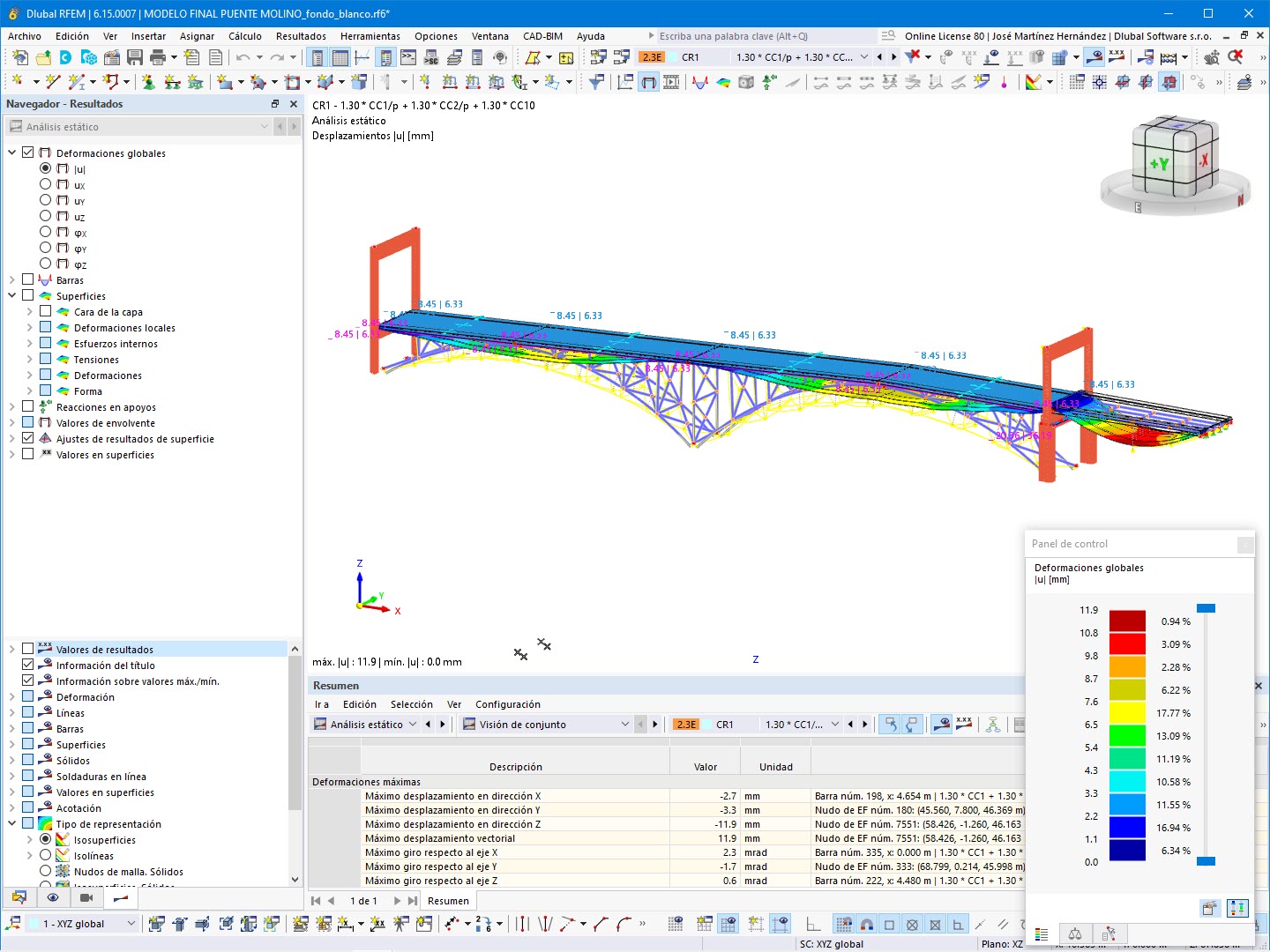

Wizualizacja deformacji globalnych w mm mostu Molino obliczonych w programie RFEM, przedstawiająca maksymalne przemieszczenia w kombinacji wyników
Model RFEM mostu Molino przedstawia globalne odkształcenia kombinacji wyników CR1, zdefiniowanej jako 1.30 * CC1/p + 1.30 * CC2/p + 1.30 * CC10. Reprezentacja za pomocą izolinii na powierzchniach wskazuje maksymalne przemieszczenie 11,9 mm w kierunku Z oraz maksymalne przemieszczenie wektorowe 11,9 mm. Tabela podsumowująca zawiera maksymalne przemieszczenia w kierunkach X, Y i Z oraz maksymalne obroty względem osi X, Y i Z, z odniesieniem do odpowiednich węzłów i prętów. Panel sterowania przedstawia skalę kolorów globalnych odkształceń w mm. Nawigator wyników pokazuje aktywne opcje globalnych odkształceń, reakcji podporowych i wartości na powierzchniach.
