Wyzwanie

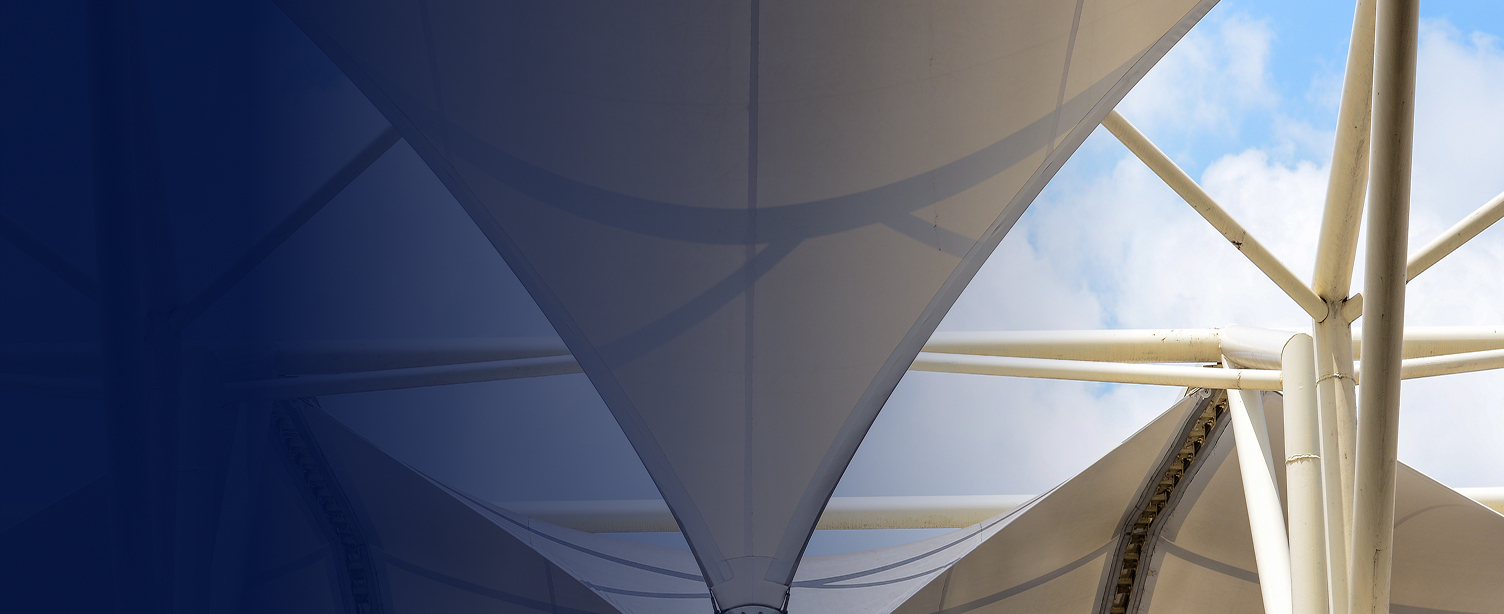

Wymiarowanie specjalistycznych konstrukcji stalowych oraz złożonych konstrukcji membranowych wymaga pracy z nieregularnymi geometriami, rygorystycznymi wymaganiami normowymi oraz bardzo złożonymi aerodynamicznymi obciążeniami wiatrem. Dla firmy WAF GmbH największym wyzwaniem było stworzenie procesu pracy, który płynnie łączy klasyczne projektowanie konstrukcji stalowych z wymagającym procesem wyznaczania wykrojów membran tekstylnych oraz numerycznymi symulacjami przepływu (CFD) – przy zachowaniu pełnej przejrzystości na każdym etapie.
Rozwiązanie
Firma Dlubal Software zapewniła WAF GmbH doskonale zintegrowany pakiet oprogramowania do analizy konstrukcji, którego centralnym elementem jest program główny RFEM. Dzięki zastosowaniu programu RFEM 6, rozszerzonego o dodatki do projektowania konstrukcji membranowych oraz analizy skręcania skrępowanego, firma mogła scentralizować cały proces projektowy. W połączeniu z programem RWIND do nowoczesnych analiz wiatru WAF GmbH automatyzuje złożone obliczenia geometryczne, zapewnia szczegółowe i możliwe do zweryfikowania sprawdzenia wymiarowania wraz z odniesieniami do wzorów oraz korzysta z maksymalnej elastyczności dzięki licencjonowaniu online, bez konieczności używania klucza sprzętowego.
Zalety korzystania z oprogramowania Dlubal
- Jednolity proces pracy dla różnych materiałów: Intuicyjny interfejs użytkownika oraz bardzo podobnie skonstruowane okna dialogowe dla stali, drewna i betonu umożliwiają płynne przechodzenie między różnymi materiałami bez konieczności długotrwałego wdrażania się w obsługę programu.
- Pełna przejrzystość dla projektantów sprawdzających: Wyniki szczegółowych sprawdzeń są prezentowane w uporządkowany sposób i zawierają bezpośrednie odniesienia do odpowiednich wzorów zawartych w normach, co znacznie przyspiesza proces zewnętrznej weryfikacji.
- Najwyższa precyzja w konstrukcjach stalowych: Uwzględnienie 7. stopnia swobody za pomocą rozszerzenia Skręcanie skrępowane (7. stopień swobody) jest bezpośrednio zintegrowane z programem RFEM 6 i zapewnia istotne korzyści podczas analizy stateczności.
- Elastyczność niezależna od lokalizacji: Licencjonowanie online eliminuje konieczność korzystania z fizycznych kluczy sprzętowych, dzięki czemu złożone analizy można wykonywać elastycznie w dowolnym miejscu.
