Tensioni equivalenti nel collegamento dell'asta di sospensione in RFEM

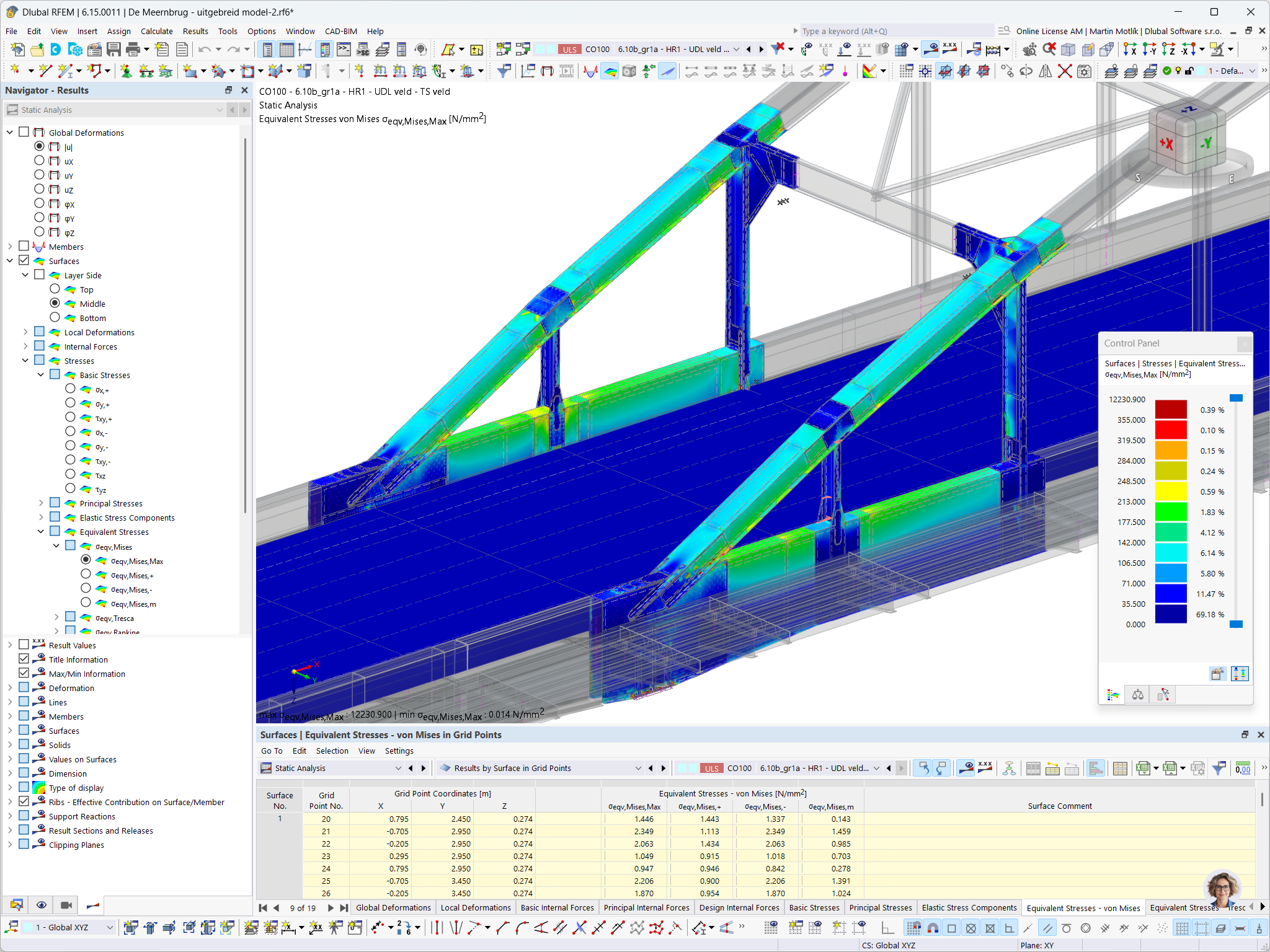

Tensioni equivalenti di von Mises nella connessione tra gancio e trave trasversale di un ponte ad arco in acciaio in RFEM
Tensioni equivalenti di von Mises nella zona di connessione tra i tiranti, la trave principale e l'impalcato. Il sottomodello dettagliato è integrato direttamente nel modello globale, quindi le tensioni risultano dalle combinazioni di carico globali senza alcun trasferimento manuale delle forze interne. Modello © Witteveen+Bos | Screenshot © Dlubal Software
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 91189 |
| Numero di linee | 68997 |
| Numero di aste | 52910 |
| Numero di superfici | 3690 |
| Numero di solidi | 0 |
| Numero di casi di carico | 393 |
| Nr. di combinazioni di carico | 50 |
| Nr. di combinazioni di risultati | 102 |
| Peso totale | 2757,414 t |
| Dimensioni (metriche) | 181.240 x 20.656 x 19.540 m |
| Dimensioni (imperiali) | 594.62 x 67.77 x 64.11 feet |
