Analisi degli spostamenti generalizzati del ponte in acciaio sotto carichi utili in RFEM

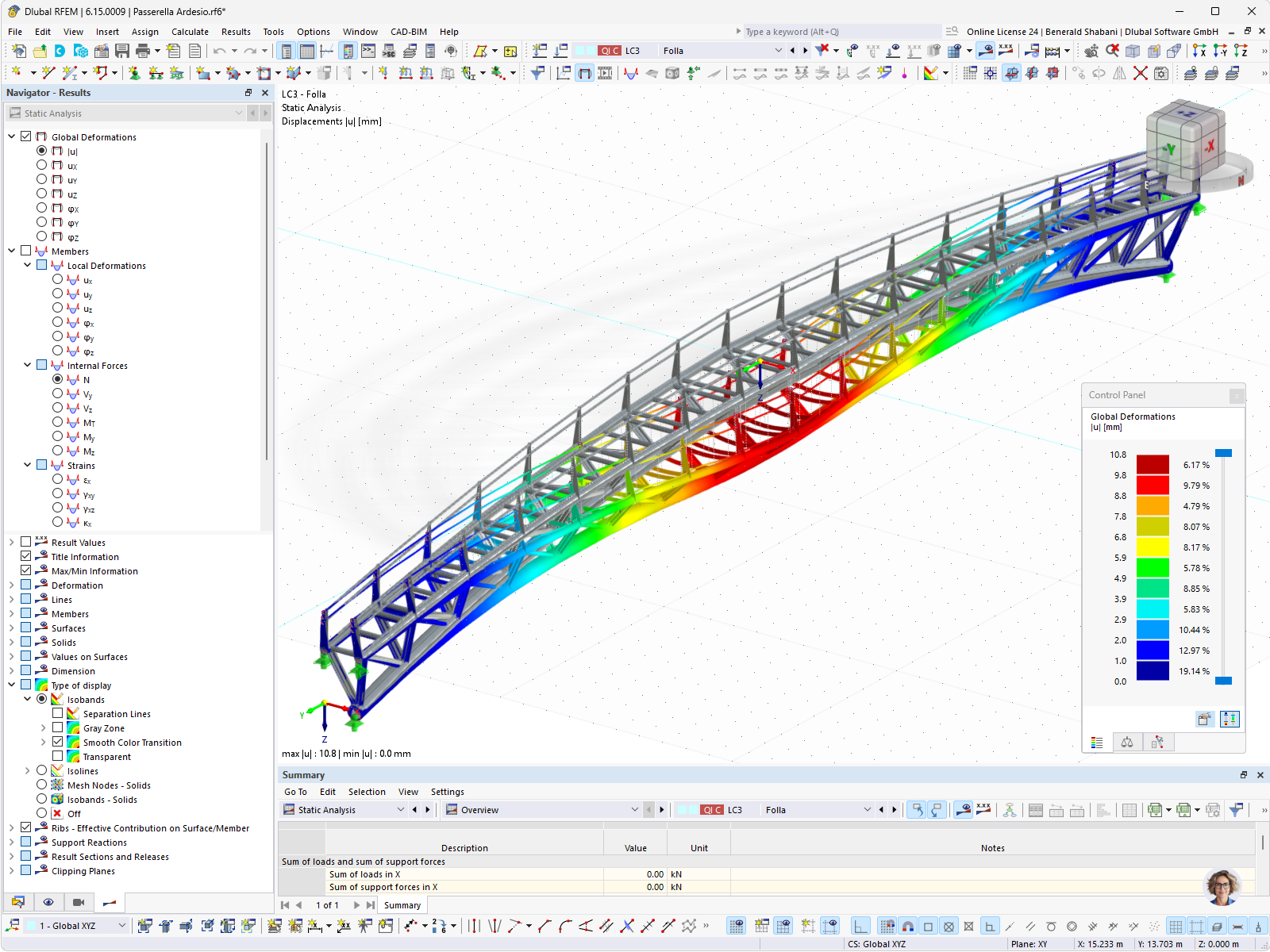

Visualizzazione dei risultati RFEM delle deformazioni di un ponte pedonale curvo in acciaio sotto carichi utili
L'immagine mostra l'analisi degli spostamenti generalizzati di una passerella pedonale curva in acciaio sotto carichi utili in RFEM. La visualizzazione colorata dei risultati illustra gli spostamenti della struttura di supporto, con le deformazioni rappresentate lungo il ponte mediante una scala dei colori. Secondo la visualizzazione dei risultati, la deformazione totale massima è pari a 10,8 mm. © Rota Nodari
Modello 3D
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
Ulteriori informazioni sul modello 3D
Specifiche
| Numero di nodi | 333 |
| Numero di linee | 532 |
| Numero di aste | 532 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 188 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 55,904 t |
| Dimensioni (metriche) | 3.000 x 6.557 x 51.087 m |
| Dimensioni (imperiali) | 9.84 x 21.51 x 167.61 feet |
