Westfield Černý Most - Rafforzamento della soletta del parcheggio

0x

Rinforzo del soffitto del parcheggio - Centro Černý Most

Informazioni sul progetto

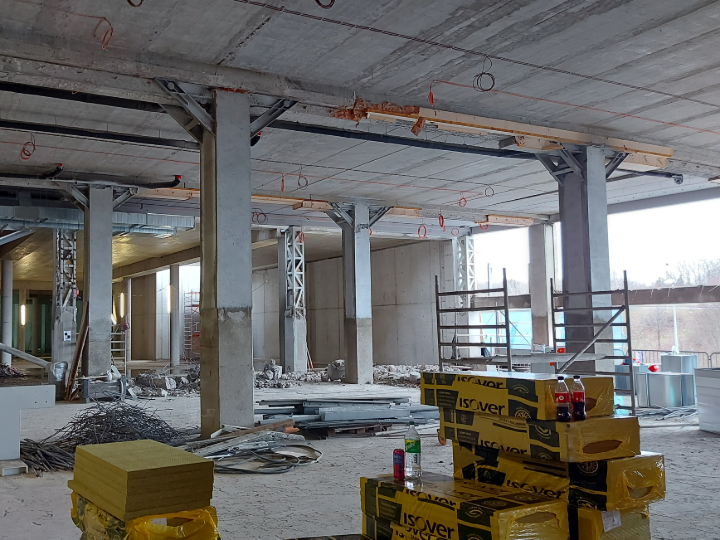

Il progetto "Westfield Černý Most - Rinforzo del solaio del parcheggio" si concentra sulla modifica della struttura del solaio dello spazio di parcheggio tra il 1° e il 2° piano. A causa del cambiamento d'uso e dell'aumento del carico utile sul solaio al livello del 1° piano, è necessario rinforzare la struttura esistente. Questo intervento include la demolizione parziale del solaio al livello del 2° piano e il successivo rinforzo dei pannelli del solaio utilizzando nuove travi di collegamento che garantiscono la capacità portante e la stabilità richieste dell'intero sistema.

Soluzione tecnico-edilizia

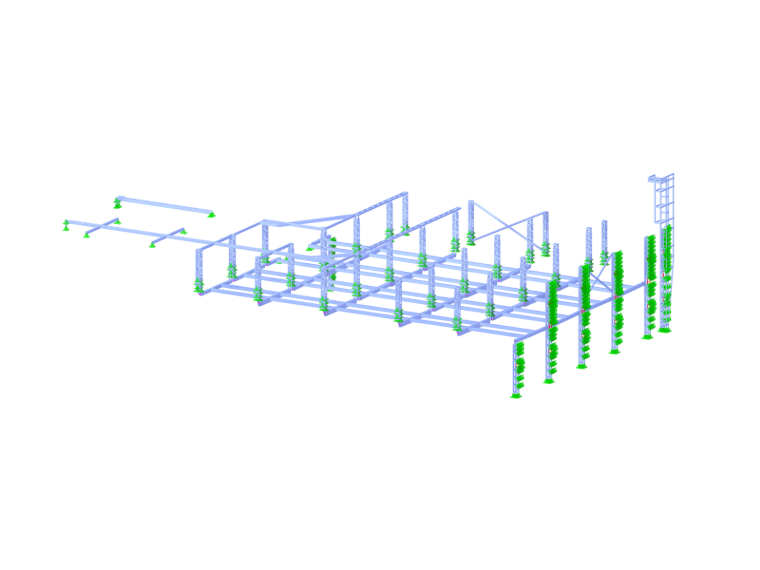

Il rinforzo del solaio è realizzato sostituendo i pannelli del solaio spiroll, che sono supportati da nuove travi principali e una coppia di travi secondarie perpendicolarmente disposte. La struttura è progettata come una griglia, in cui le travi principali e secondarie sono reciprocamente incastrate. Per ridurre al minimo l'altezza della struttura ed eliminare la torsione delle travi, vengono utilizzati profili saldati rettangolari. La demolizione del solaio al livello del 2° piano porta ad un aumento della lunghezza di instabilità delle colonne in cemento armato esistenti, il che richiede un rinforzo stabilizzante sotto forma di colonna reticolare in tubi quadrati che trasferisce parte del carico e garantisce la stabilità della struttura. La parte inferiore del rinforzo è progettata per il sospensione delle travi di rinforzo. A causa della perdita di rigidità del solaio causata dalla demolizione, è necessario utilizzare controventi diagonali tra le colonne. La rigidità orizzontale sarà garantita mediante l'uso di dispositivi di taglio e giunti di dilatazione degli oggetti.

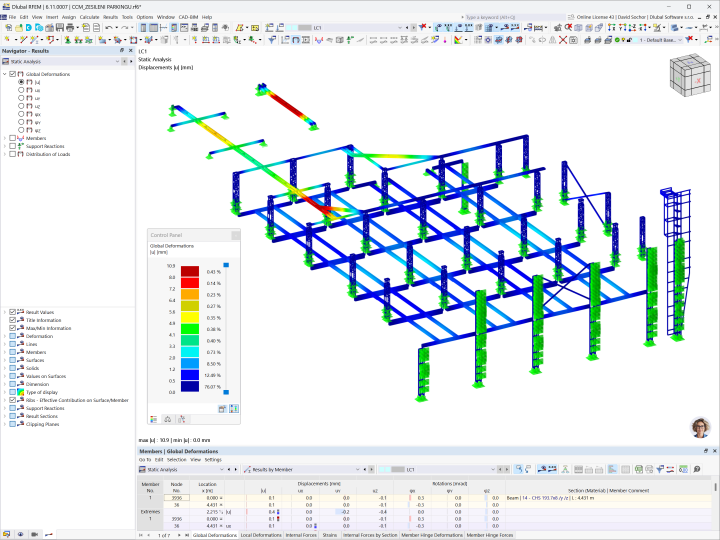

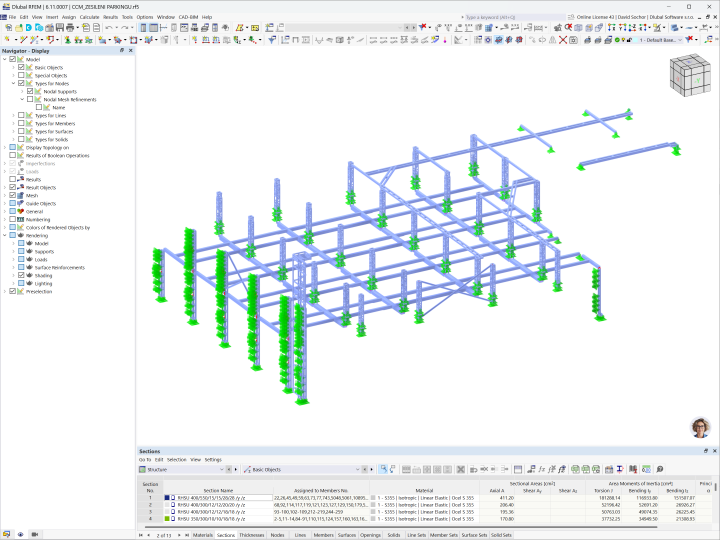

L'analisi della costruzione in acciaio e la verifica degli elementi in acciaio sono stati eseguiti nel programma RFEM.
