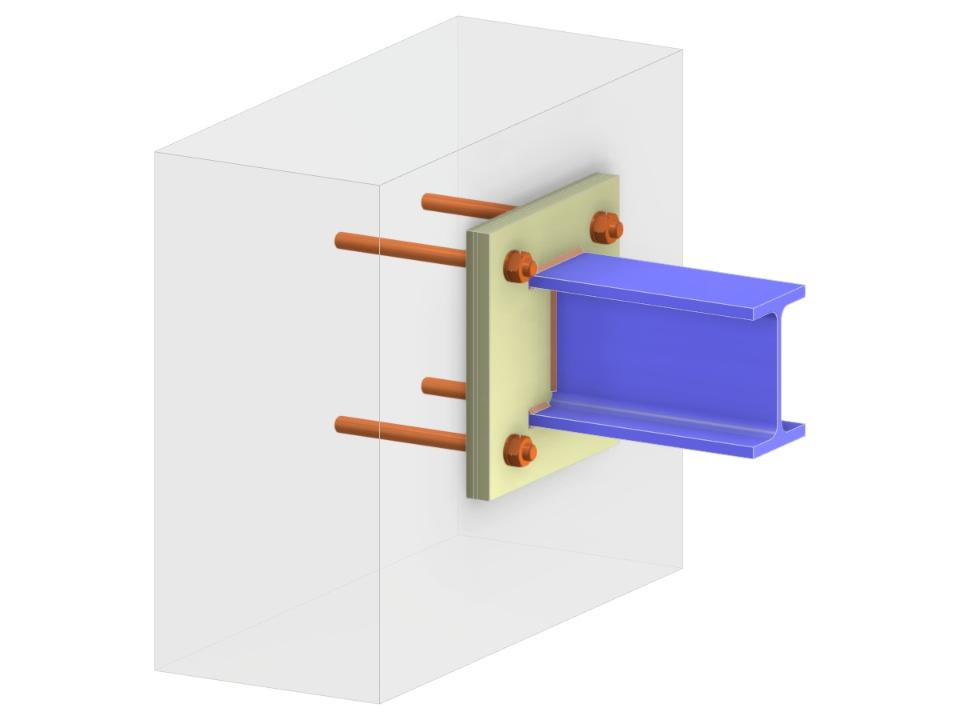

Questo modello mostra l'ancoraggio di una trave tramite una piastra di estremità estesa come piastra di base. Presenta una configurazione a sezione a I con spessori per l'allineamento. La configurazione include elementi di connessione dettagliati incentrati sulla stabilità e sul trasferimento del carico negli assemblaggi strutturali.
Trave Tirafondo | Piastra di Base Verticale Estesa e Spessori
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 8 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,038 t |
| Dimensioni (metriche) | 1.000 x 0.000 x 0.000 m |
| Dimensioni (imperiali) | 3.28 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
