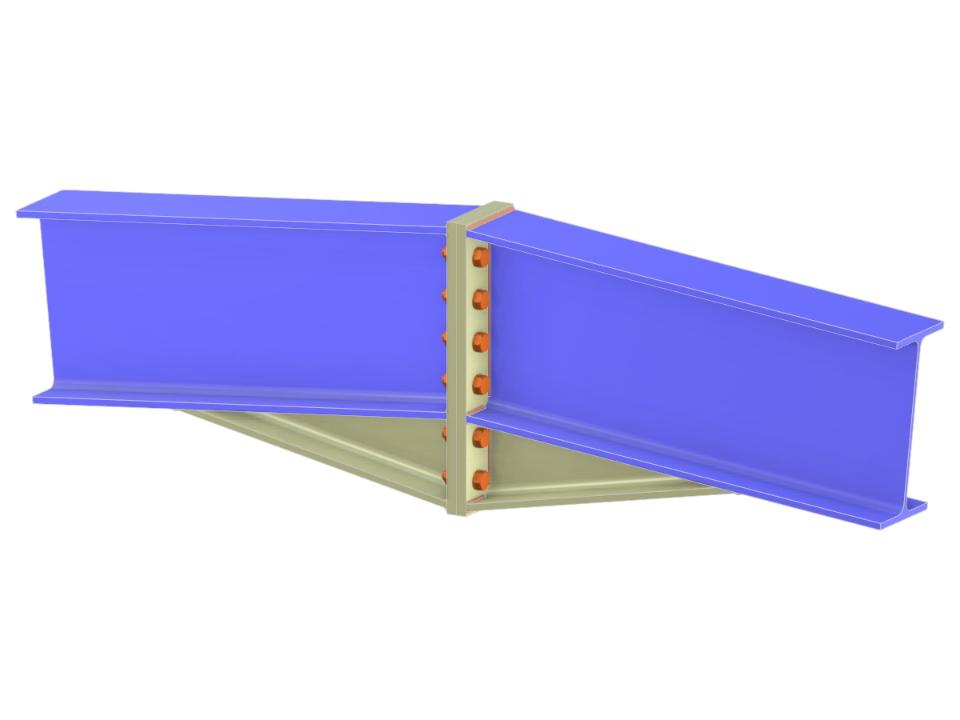

Il modello presenta un collegamento di trave con coprigiunto utilizzando piastre di estremità estese e un rinforzo inferiore imbullonato, mostrando un collegamento rigido e bullonato tra profili a I di sezione identica. Questa configurazione è progettata per ottenere un collegamento di colmo, garantendo integrità strutturale e distribuzione del carico attraverso principi ingegneristici precisi.
Giunto di Trave Tramite Piastra di Estremità Estesa a Piastra e Spartiacque Placcato
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 3 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 0,115 t |
| Dimensioni (metriche) | 2.000 x 0.100 x 0.000 m |
| Dimensioni (imperiali) | 6.56 x 0.33 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
