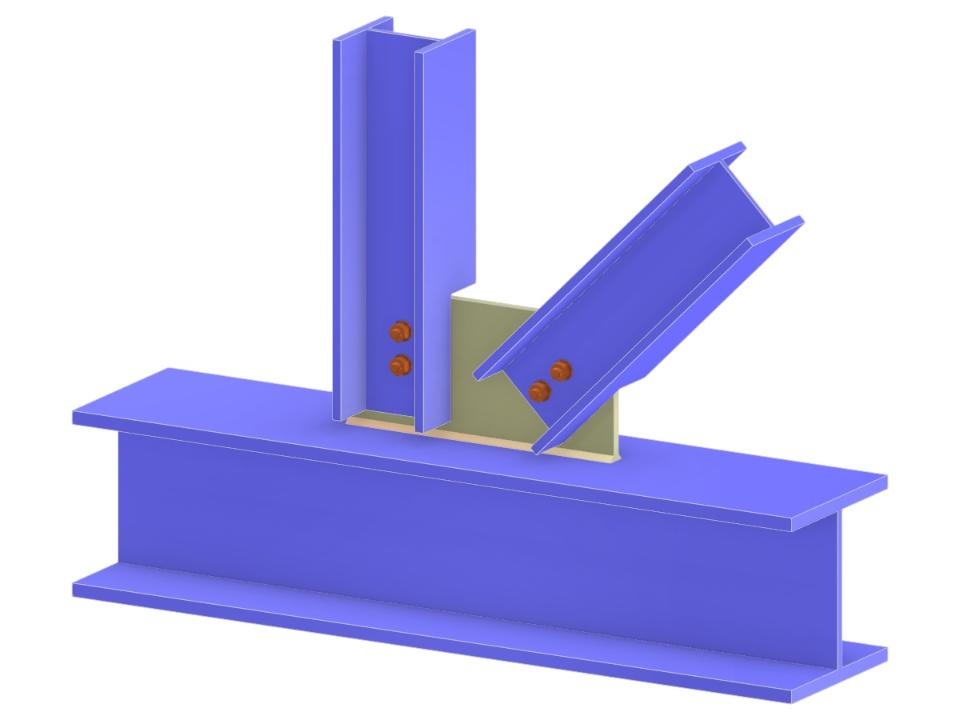

Questo modello mostra un sistema strutturale che comprende una configurazione a traliccio in cui le diagonali e le verticali sono collegate a un corrente utilizzando un giunto a N. Il collegamento è realizzato mediante un sistema di piastre di nodo bullonate abbinate a profili ad H. Evidenzia l'applicazione pratica dei collegamenti bullonati nella progettazione di tralicci per garantire una solida integrità strutturale.
Traliccio Giunto a N | Collegamento Diagonale e Verticale al Corrente tramite Fazzoletto
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,098 t |
| Dimensioni (metriche) | 0,960 x 0,590 x 0,000 m |
| Dimensioni (imperiali) | 3.15 x 1.94 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
