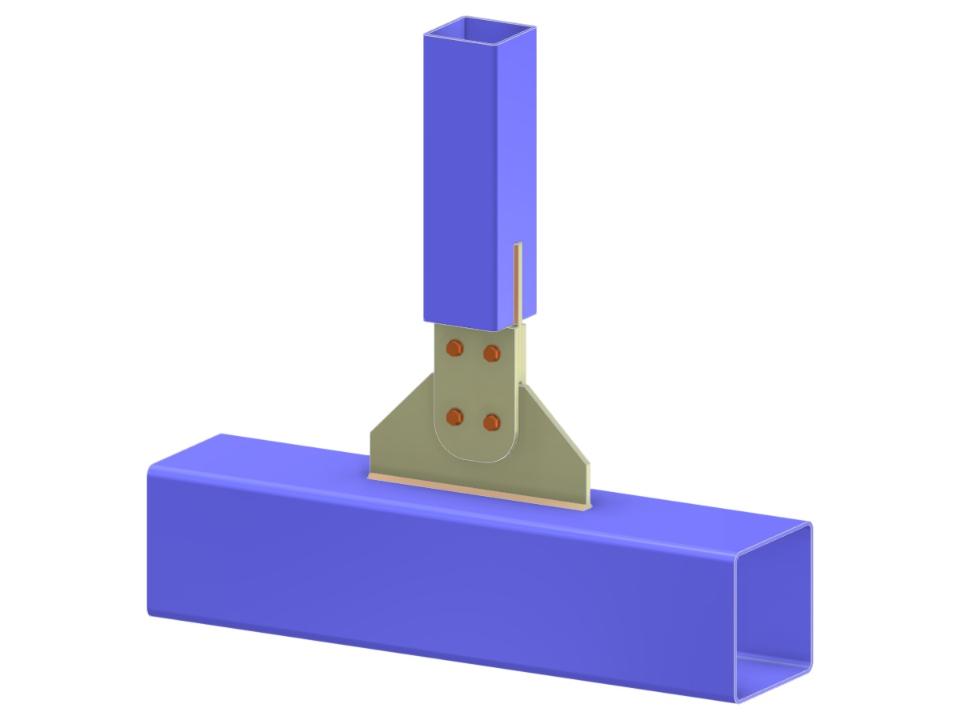

Questo modello mostra un giunto a T del traliccio con collegamento dell'asta verticale al corrente. Presenta fazzoletti e piastre a linguetta intagliate, piastre di copertura e giunti bullonati. La struttura incorpora sezioni rettangolari cave (RHS), enfatizzando un'efficiente distribuzione del carico e la stabilità del giunto nel sistema a traliccio.
Giunto a T di travatura reticolare | Collegamento verticale al corrente tramite piastra di nodo, piastra a linguetta e piastre di copertura
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,046 t |
| Dimensioni (metriche) | 0,960 x 0,790 x 0,000 m |
| Dimensioni (imperiali) | 3.15 x 2.59 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
