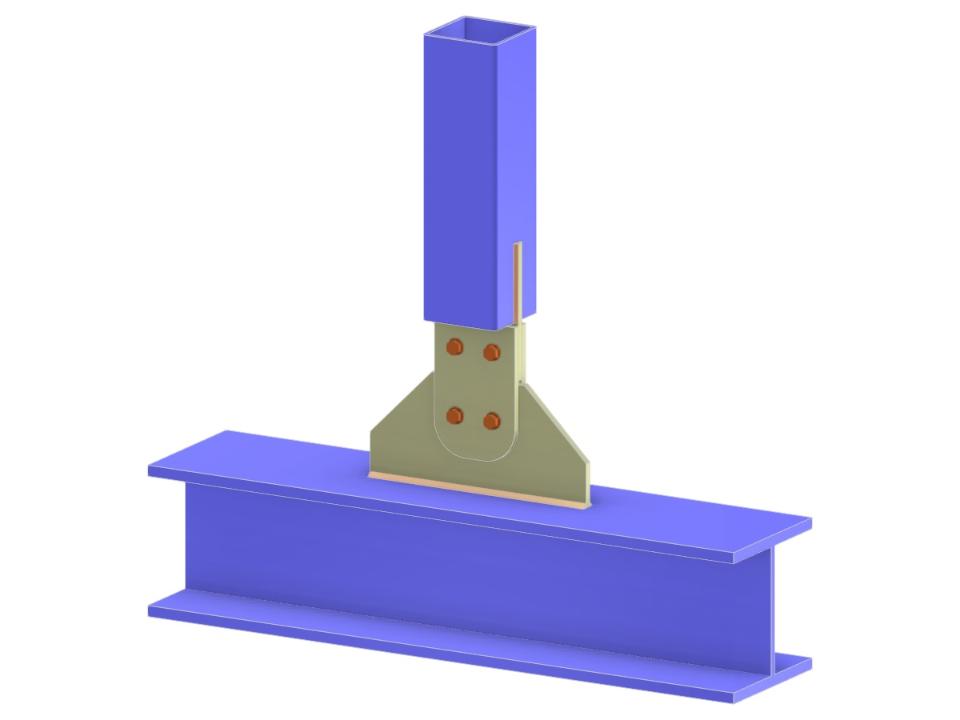

Questo modello illustra un traliccio con una configurazione montante-corrente, caratterizzato da un fazzoletto e una piastra di linguetta intagliata. La costruzione incorpora piastre di copertura ed è bullonata in corrispondenza del giunto a T per una maggiore integrità strutturale. Elementi chiave come il fazzoletto e le piastre di copertura svolgono un ruolo cruciale nel trasferire efficacemente i carichi. I collegamenti bullonati garantiscono durabilità e resilienza sotto varie condizioni di carico.
Nodo a T di traliccio | Connessione verticale all'asta tramite fazzoletto, tongue plate e piastre di copertura
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,083 t |
| Dimensioni (metriche) | 1,000 x 0,790 x 0,000 m |
| Dimensioni (imperiali) | 3.28 x 2.59 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
