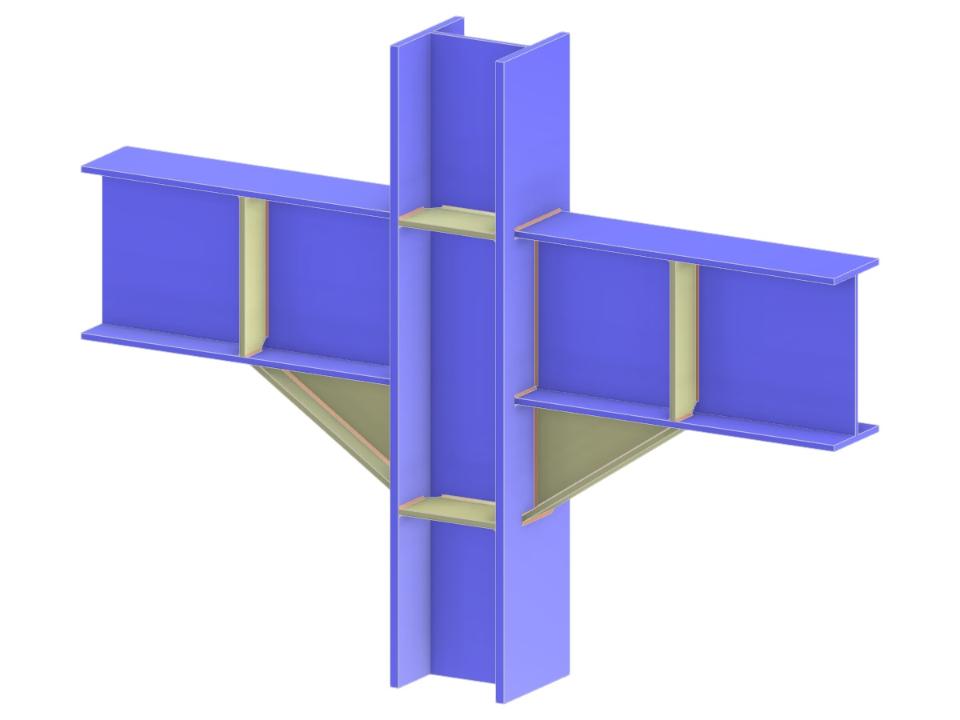

Questo modello mostra un progetto di collegamento su entrambi i lati in cui le travi sono collegate alla flangia di una colonna. Include una colonna continua con mensole e irrigidimenti sia per le travi sia per la colonna. I collegamenti sono saldati e consentono una progettazione della trave a incastro, illustrata da una configurazione a giunto a croce. Questa configurazione garantisce una connessione strutturale robusta e la stabilità.
Connessione trave-pilastro all’ala con mensola rigida
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,139 t |
| Dimensioni (metriche) | 1,480 x 1,130 x 0,000 m |
| Dimensioni (imperiali) | 4.86 x 3.71 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
