Questo modello dimostra una connessione di trave su un solo lato con diagonali di controvento verticale fissate alla flangia di una colonna. Presenta un pilastro continuo con piastra di estremità estesa, piastra di attacco, piastra a linguetta e piastra di cappello. L'assemblaggio è bullonato e progettato come connessione rigida di trave. Tali configurazioni sono fondamentali per garantire stabilità e rigidezza nelle strutture.

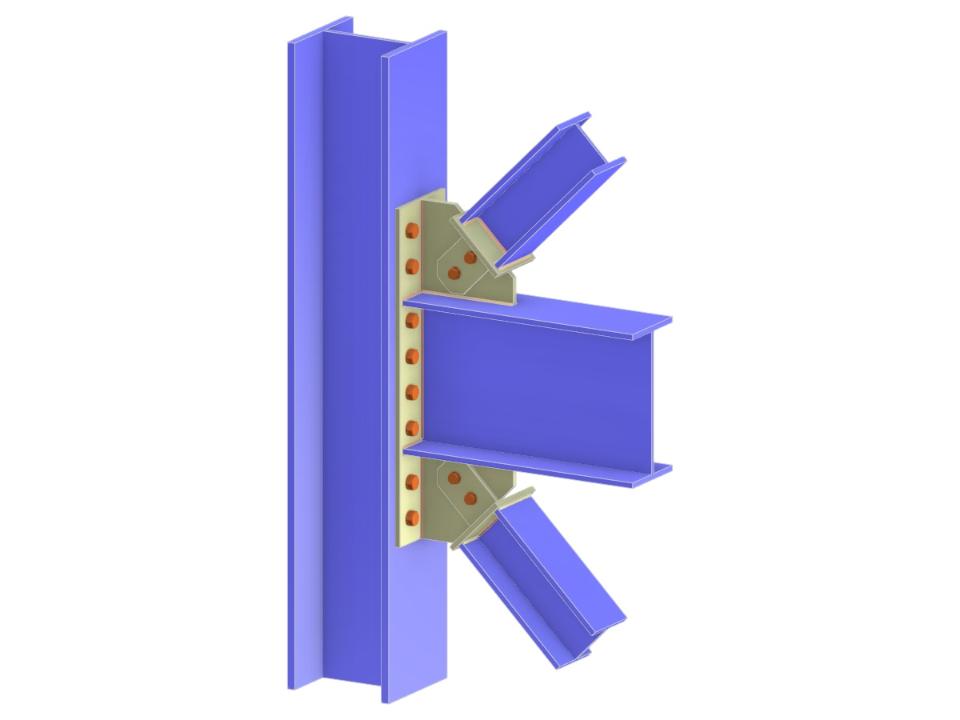

Collegamento di travi e controventi diagonali alla flangia della colonna tramite piastra terminale estesa e piastra a linguetta
| Numero di nodi | 6 |
| Numero di linee | 5 |
| Numero di aste | 5 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,153 t |
| Dimensioni (metriche) | 0.640 x 1.300 x 0.000 m |
| Dimensioni (imperiali) | 2.1 x 4.27 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
