La Sacra Moschea della Mecca è la moschea più importante dell'Islam e anche la più grande del mondo. Al suo interno viene ampliata di un ulteriore piano intorno al santuario centrale della Kaaba. Il progetto si chiama "Mataf Extension".
Si tratta di una struttura in cemento armato con una luce della soletta di 15 m e travi principali di dimensioni H / L = 2,2 m / 3,6 m con una luce di 23 m.
Progettazione strutturale
Ingenieurbüro Mauss
Düsseldorf, Germania
Pagina web dello studio di ingegneria Mauss
Costruzione
Appaltatore generale
Saudi Binladin Group (SBG)
Gidda, Arabia Saudita
Committente
GHI Formwork LLC
Dubai, Emirati Arabi Uniti

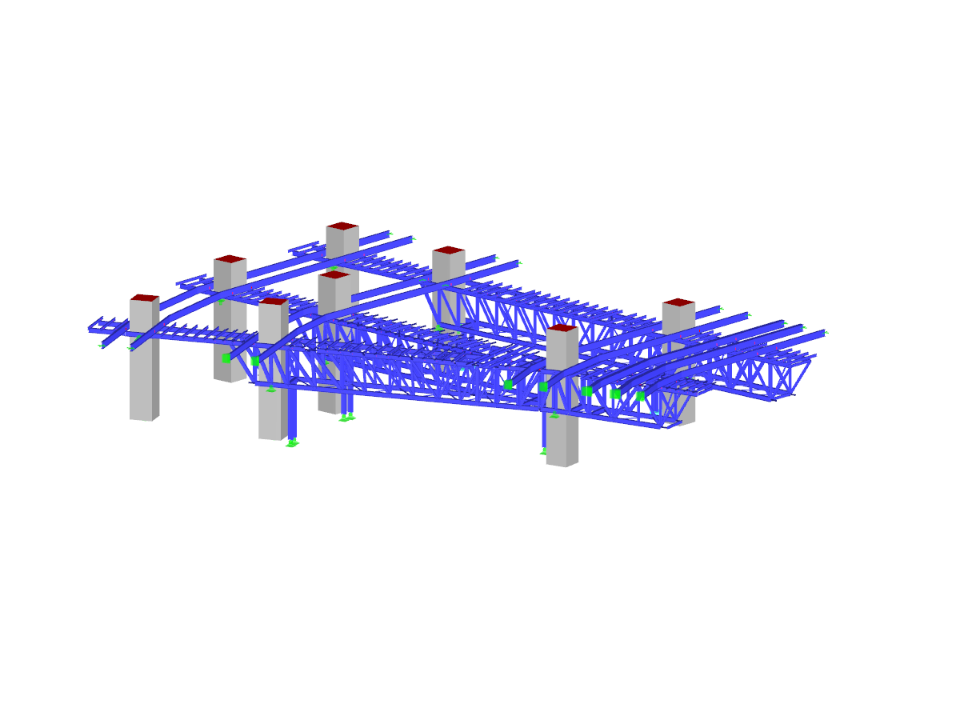

Modello 3D (© GHI)
Modello utilizzato in
Struttura portante in acciaio
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
| Numero di nodi | 1193 |
| Numero di linee | 1451 |
| Numero di aste | 1444 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 202,177 t |
| Dimensioni (metriche) | 58.785 x 44.301 x 12.048 m |
| Dimensioni (imperiali) | 192.86 x 145.34 x 39.53 feet |
| Versione del programma | 5.03.00 |
