Scala di importazione DXF

Sto cercando di importare un file DXF. Il file può essere importato nel modello, ma non ha la scala corretta. Dov'è il problema?

Risposta:

Se si mantengono le impostazioni delle unità automatiche durante l'importazione del file, l'impostazione della variabile UNITS in AutoCAD potrebbe avere effetto durante l'importazione. Ad esempio, i pollici sono impostati nella "Scala di inserimento"; lo strato di fondo in RFEM è 25,4 volte più grande.
Per l'importazione, si consiglia di impostare le unità di "Lunghezza" del modello DXF, ad esempio, in mm.

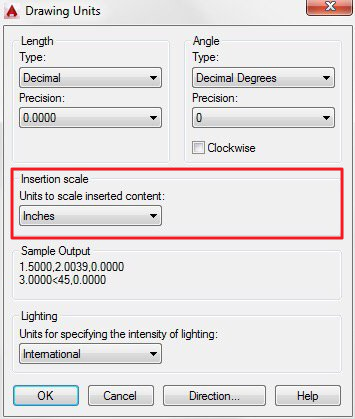

FAQ 005238 | Sto cercando di importare dxf come livello di sfondo. Il file può essere importato nel modello ma non viene ridimensionato correttamente. Dov'è il problema?
UNITÀ variabili di AutoCAD - Scala per inserire
